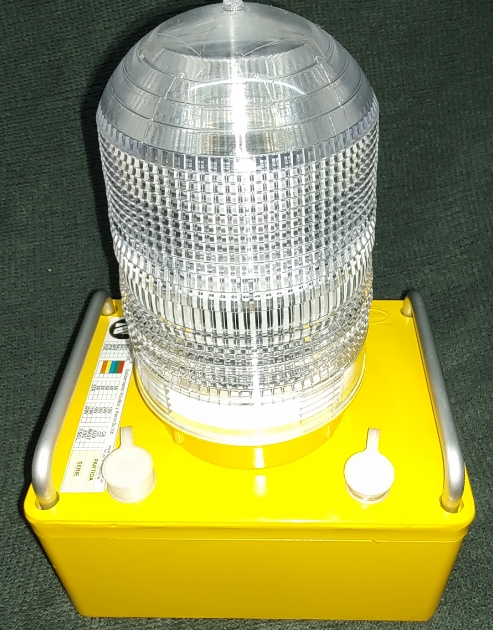

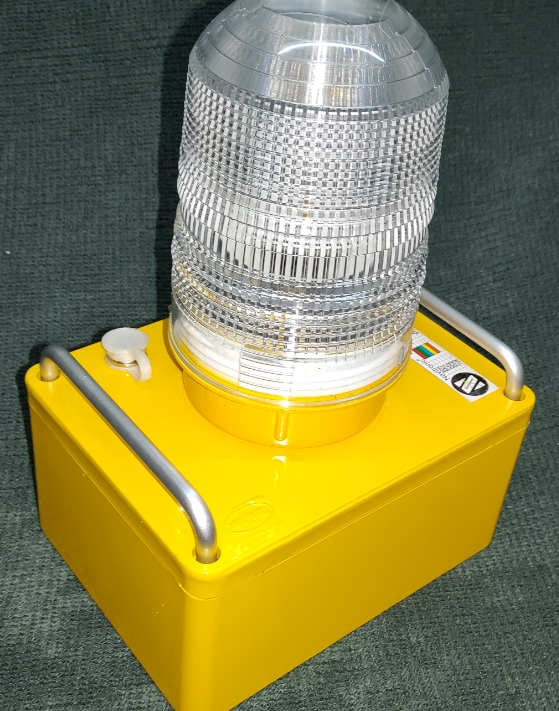

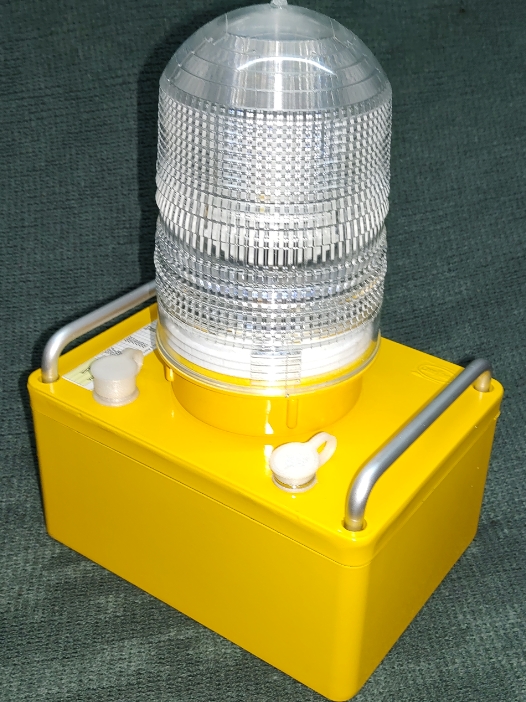

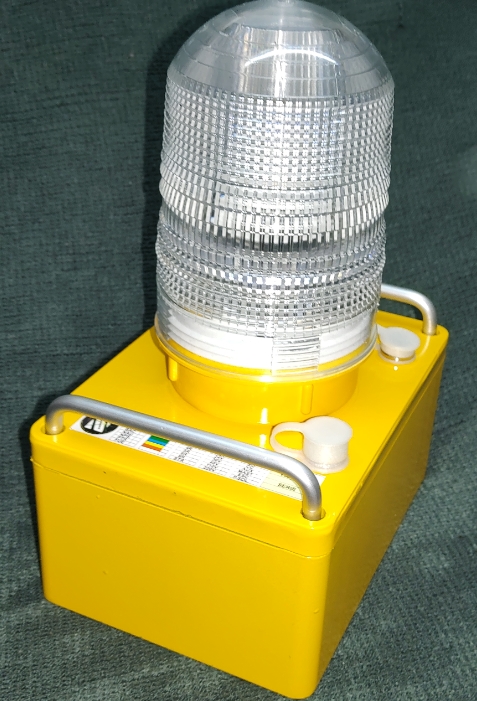

BALIZAS AUTÓNOMAS PARA SEÑALIZACIÓN DE AERÓDROMOS

TIPO L-863  Según FAA AC_150_5345-50B

HOMOLOGADO POR FAA y ANAC

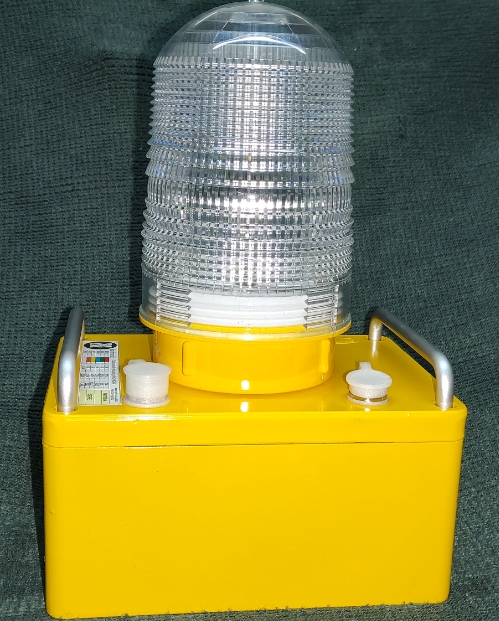

BALIZAS BORDE DE PISTA , RODAJE, CABECERA y PLATAFORMA HELIPUERTO
• Balizas homologadas por la ANAC (adjuntamos certificado) tipo L-863 según circular de
la FAA AC_150_5345-50B.
• Base contenedora de batería, circuitos de protección y regulador de carga construida en
aluminio inyectado y pintura epoxi color amarillo reglamentario según Norma IRAM 10005-1: aplicada por medio electrostático y fijado en horno de curado.
• Base contenedora de 150 x 200 mm. con manijas de transporte.
• Tulipa de policarbonato cristal con filtro UV y sello a rosca.
• Led`s de alta intensidad lumínica distribuidos en forma radial.
• Selección de operación en modo fijo o destellante por medio switch magnético.
• Opción de encendido automático por fotocontrol incorporado seleccionable.
• Placa electrónica con microprocesador, memoria EEPROM y control de potencia por
PWM para prolongar la autonomía y protección de la batería por descarga profunda.

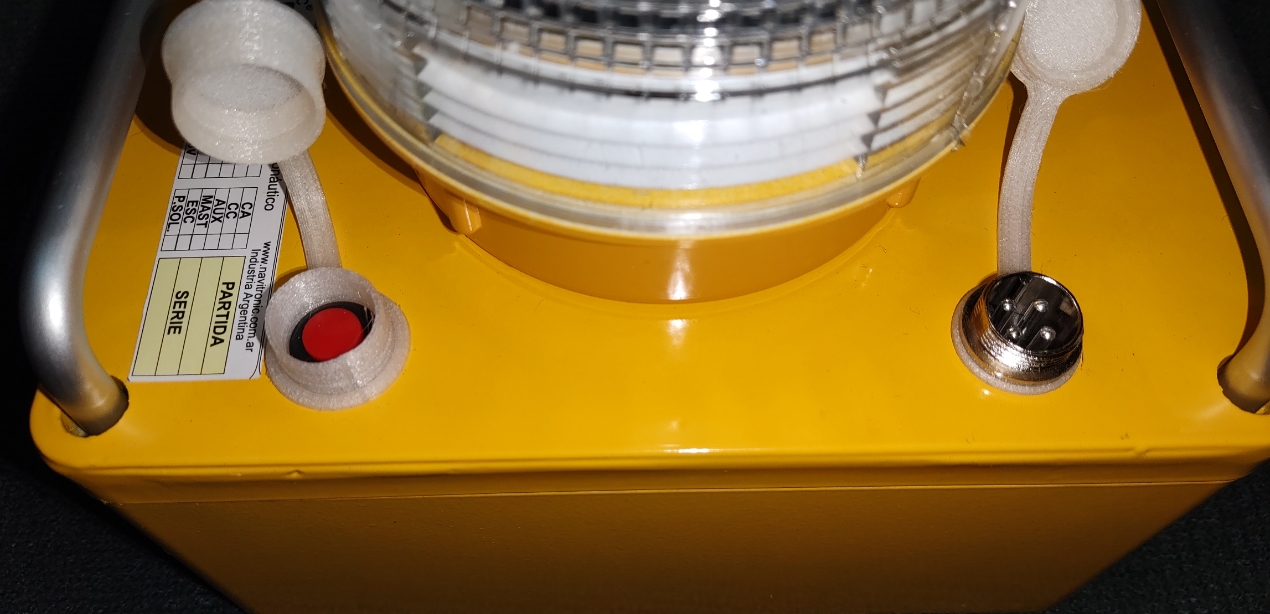

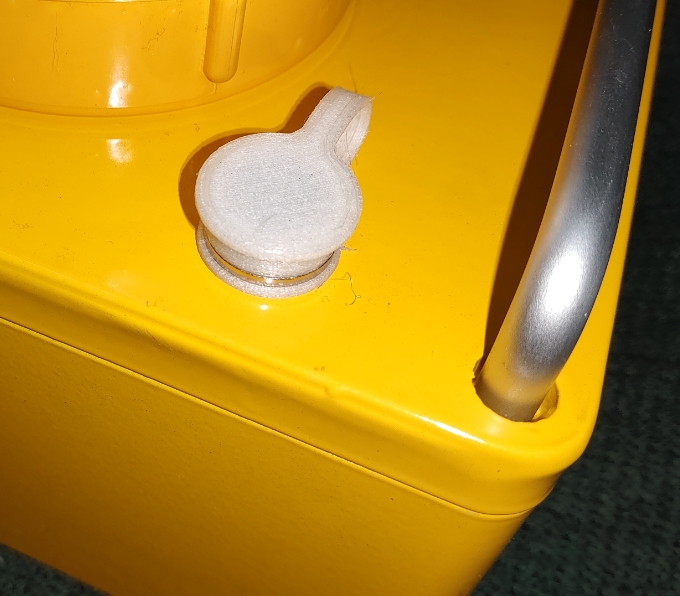

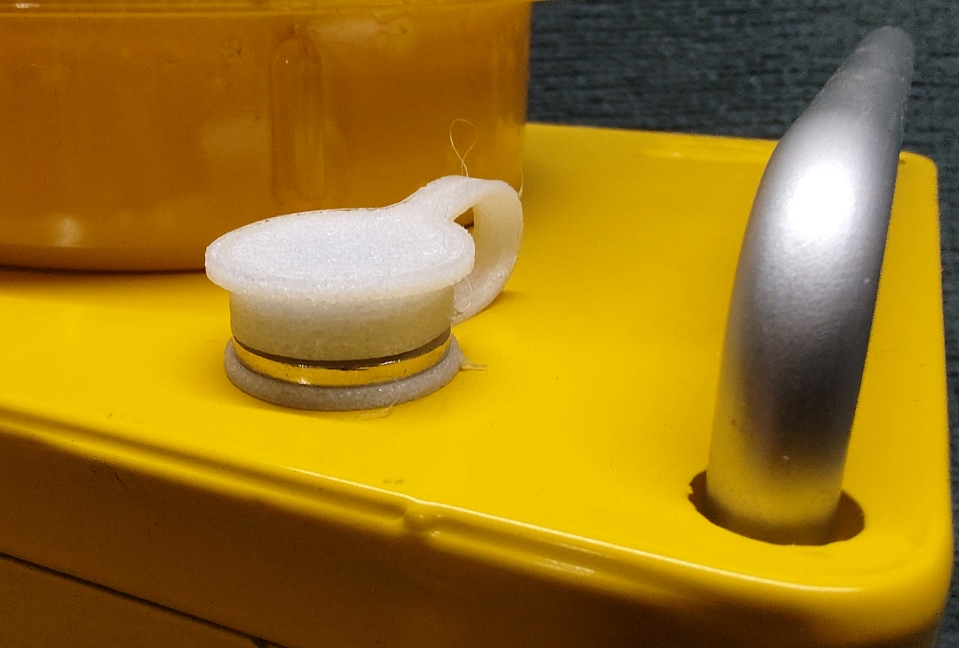

• Conector macho Artekit SH4C en la parte superior para alimentación externa de carga

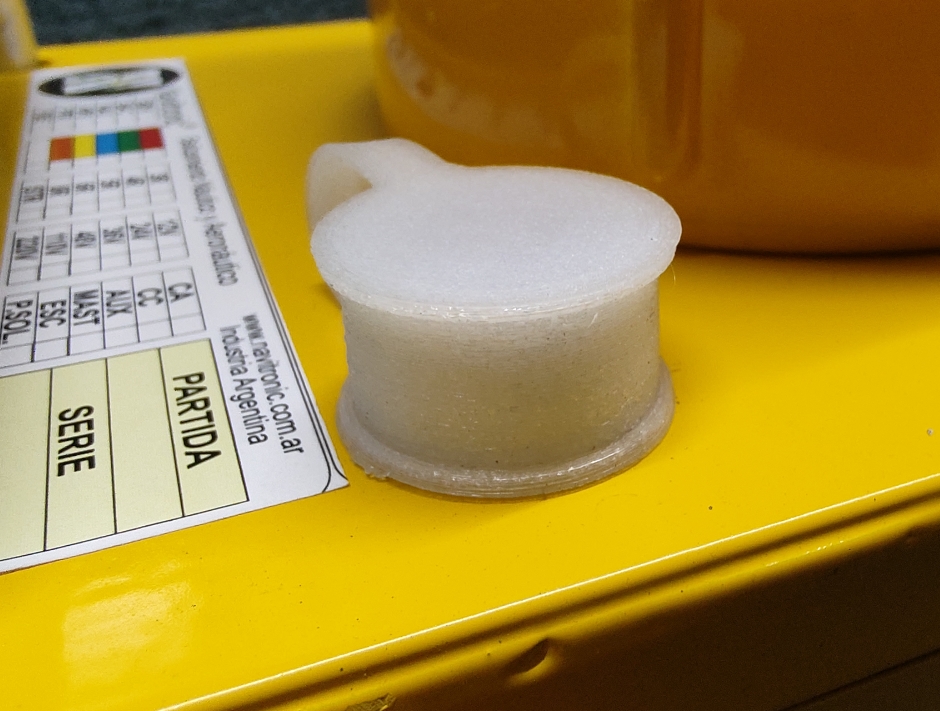

con tapa protectora e imperdible

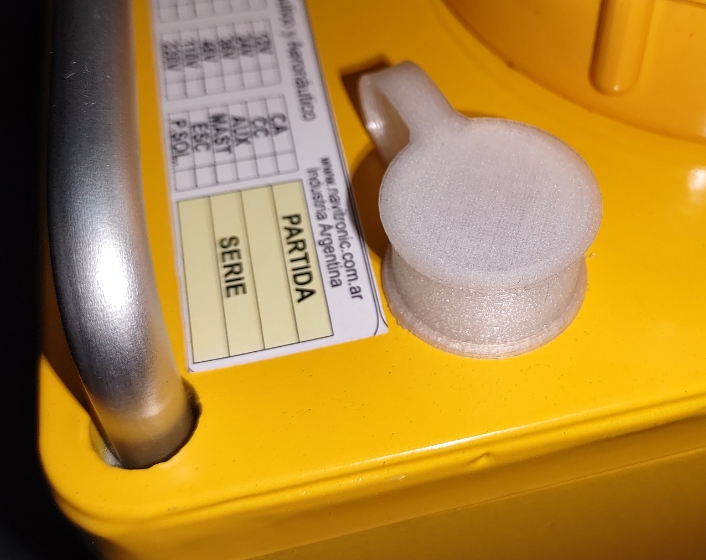

• Operación ON-OFF por medio de pulsador superior con tapa protectora e imperdible.
• Batería interna de 7,5 Amp. sellada de electrolito absorbido calcio/plomo libre de mantenimiento de
larga vida útil y fácil reemplazo.
• Regulador electrónico Steepdown de carga de batería en etapas de carga y flote con
señalización lumínica del estado de la misma.
Dimensiones: 200 x 150 x 300 mm. (ancho, largo, altura)
• Peso: 3,650 Kg. (Apropiado para evitar desplazamientos por turbulencias)

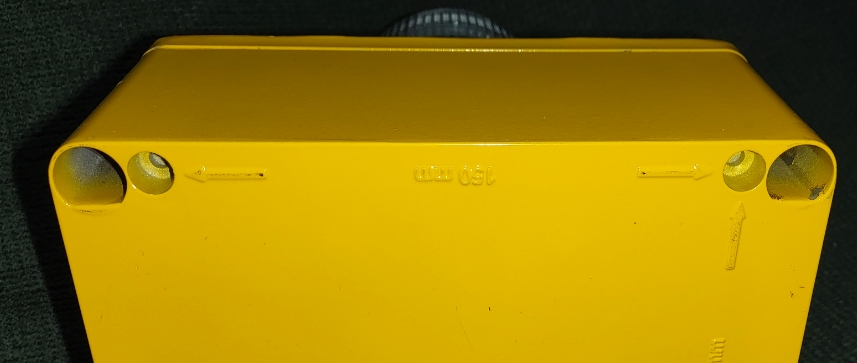

• Alojamiento inferior para fijación mediante estacas (no provistas)
Autonomía: Mínima: 5 horas
Características Fotométricas
• Baliza con prestaciones luminotécnicas para el tipo L-863 según circular de la FAA
AC_150_5345-50B
• Fuente lumínica a base de Led´s de última generación compuesto por led de arseniuro
fosfuro de galio (GaAsP) para el amarillo y nitruro de Galio (GaN) para los azules (calles
de rodaje y plataformas de helipuerto respectivamente)
• Fuente lumínica con vida útil mayor a las 50.000 Hs.
• Intensidad cono 10º sobre plano horizontal: >20 cd ±5% omnidireccional 360º.
• Distribución Intensidad minima vertical: >20 cd mínimo en 10º (Beam Spread)
• Cromaticidad: Longitud de onda de pico: entre 580 nm ± 5 nm para el amarillo y de 450
nm ± 5 nm Para el azul
• Longitud de onda dominante: 575 nm ± 5 nm y 460 nm ± 5 nm respectivamente.
• Región Diagrama CIE: y = 0,980 – x ; y = 0,335 ; x + y + z = 1
• Tensión de trabajo: 10,5 a 13,8 VCC
• Consumo: 6,4 watts.
• Autonomía: >5 Hs al 100% de intensidad y 96 Hs. en modo destellante.((flash)120FPM)
• Soporte y tulipa de Policarbonato Makrolon 2407 FBL de Bayer, UV -68, según ISO 7391
• Tipo blindada. Tulipa a rosca con sello de silicona.
• Grado de protección: IP65 y electrónica intercambiable de fácil reemplazo.

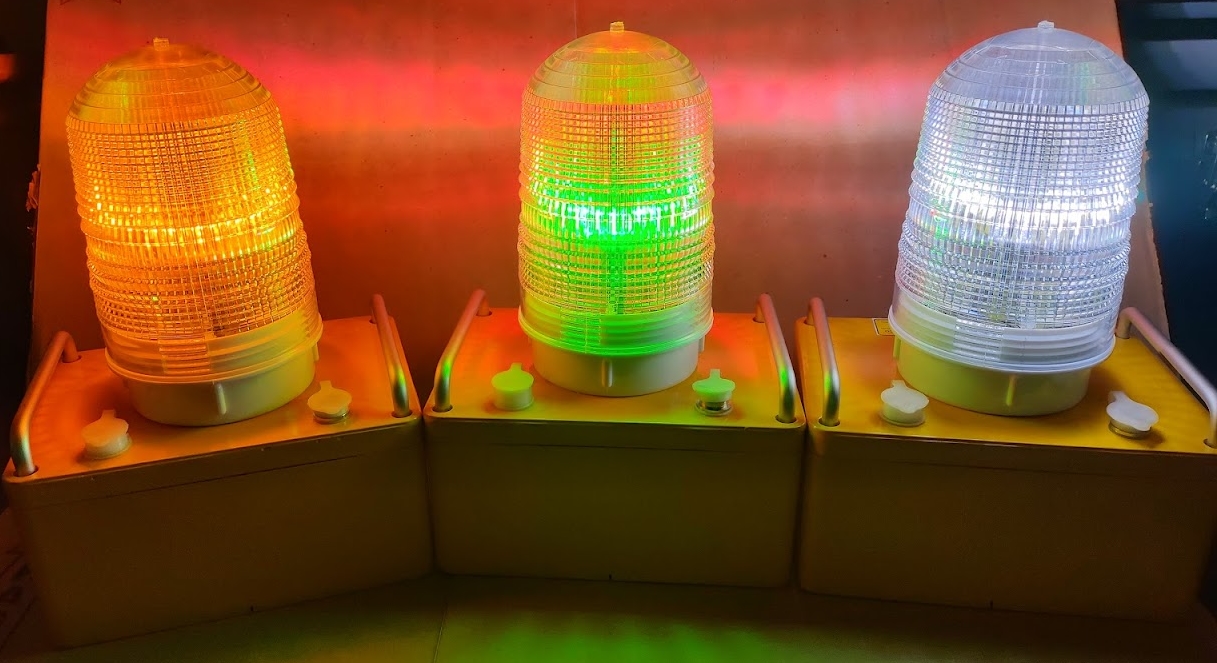

• Modelos: NAV-L836WT(BLANCA), NAV-L863BT(AZUL), NAV-L863YT(AMARILLA),
NAV-L863RGT(ROJA-VERDE), NAV-10WP (BLANCO) REFLECTOR PLATAFORMA

• Conexión a cargador en por medio de conector de acceso rápido y tuerca de seguridad.




Las imágenes son de carácter ilustrativo, y pueden diferir del producto final, el cual se ajusta permanentemente a modificaciones técnicas para mejorar sus prestaciones.
