ALIMENTADORES Y
EQUIPOS
DE CONTROL
FUENTES DE ALIMENTACIÓN
Transformador modelo FUE-220012FC ~ FUE-220024FC para
alimentar balizas a led's.
Fotocontrol electrónico incorporado para encendido nocturno automático
con temporizador.
Montado en caja estanca IP54. Admite instalación a la
intemperie.
Borneras a tornillo internas. Alimentación:
220 VCA. 0,25 Amp.
Salida: 12 ó 24 VCA 5 Amp. (60 Watts) Dimensiones: 160 x 160 x
110 Mm.
OACI: Compatible con el anexo 14 de la OACI
Federal Aviation Administration: Compatible con la AC Nº
150-5345-43E de la FAA de USA
CONSULTE
UPS - FUENTES DE ENERGÍA
CONSTANTE

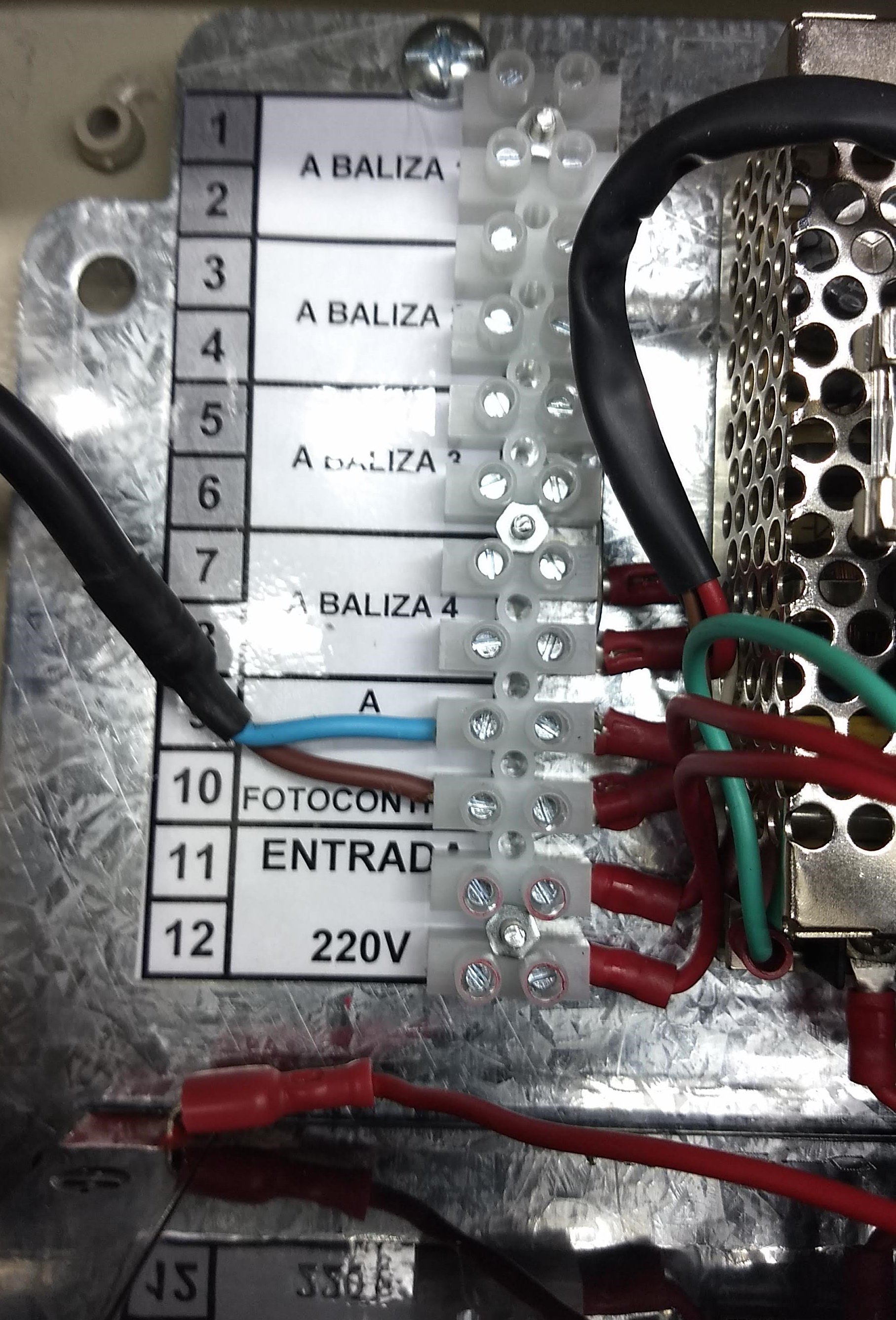

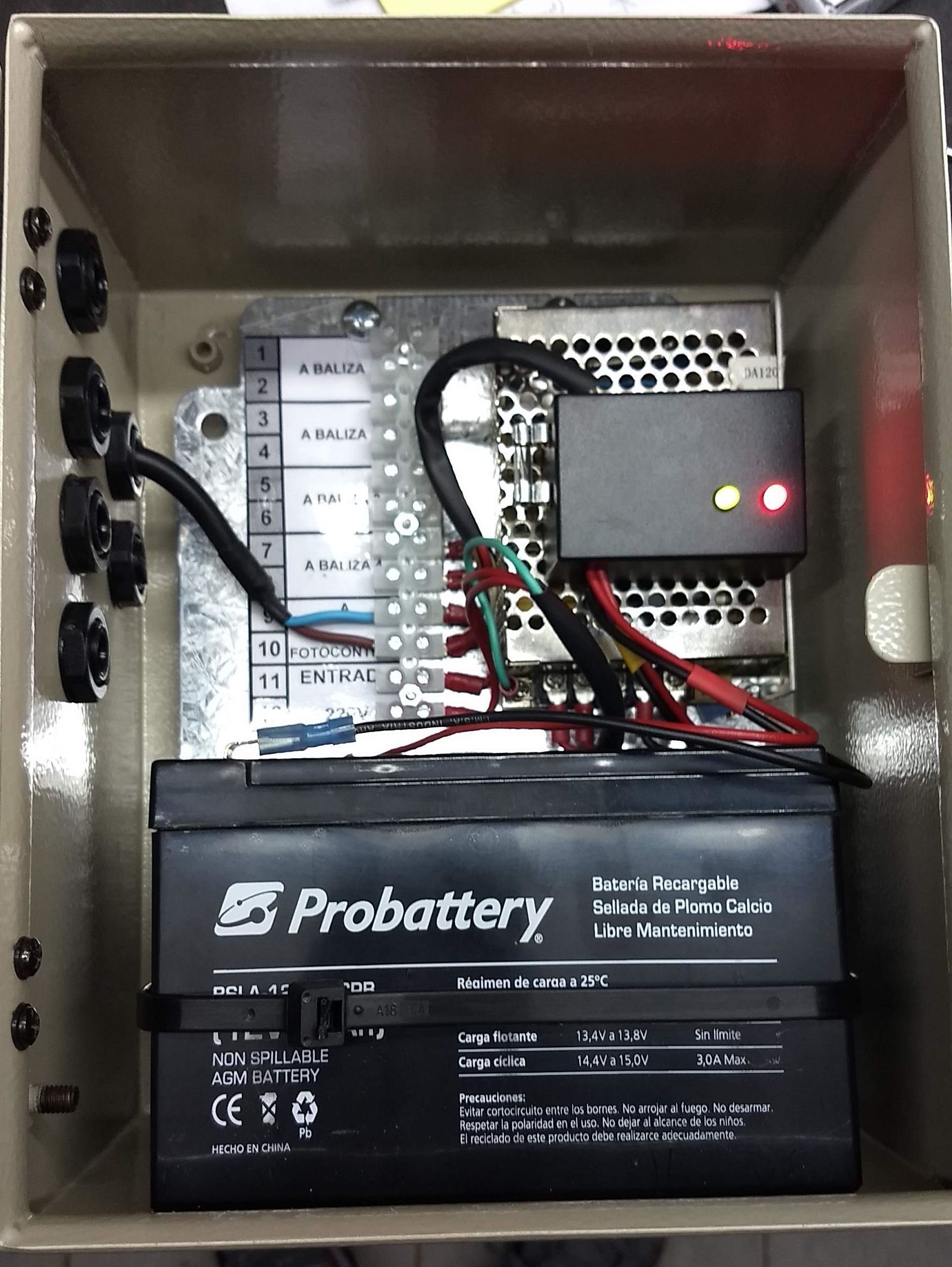

Las fuentes de
energía ininterrumpida (UPS12)
proporcionan alimentación permanente ante cortes de energía eléctrica.
Estas fuentes cuentan con una entrada de alimentación de
90 a 240 VCA / VCC y salida para alimentar balizas que deben
proporcionar señalización al trafico aéreo y fluvial
aun en condiciones de falta
de energía eléctrica de red.

-
Cuentan con
fuente switching multi tensión y protección electrónica por sobre
tensión y temperatura.
-
Regulador
electrónico PWM (Modulación por ancho de pulso) de carga de
batería.(Carga-Flote)
-
Señalización
lumínica de estado de red/batería y activación de salidas.
-
Conmutación
automática de salidas en caso de corte de energía de red.
-
Sistema de
fotocontrol integrado para encendido de balizas al oscurecer.
-

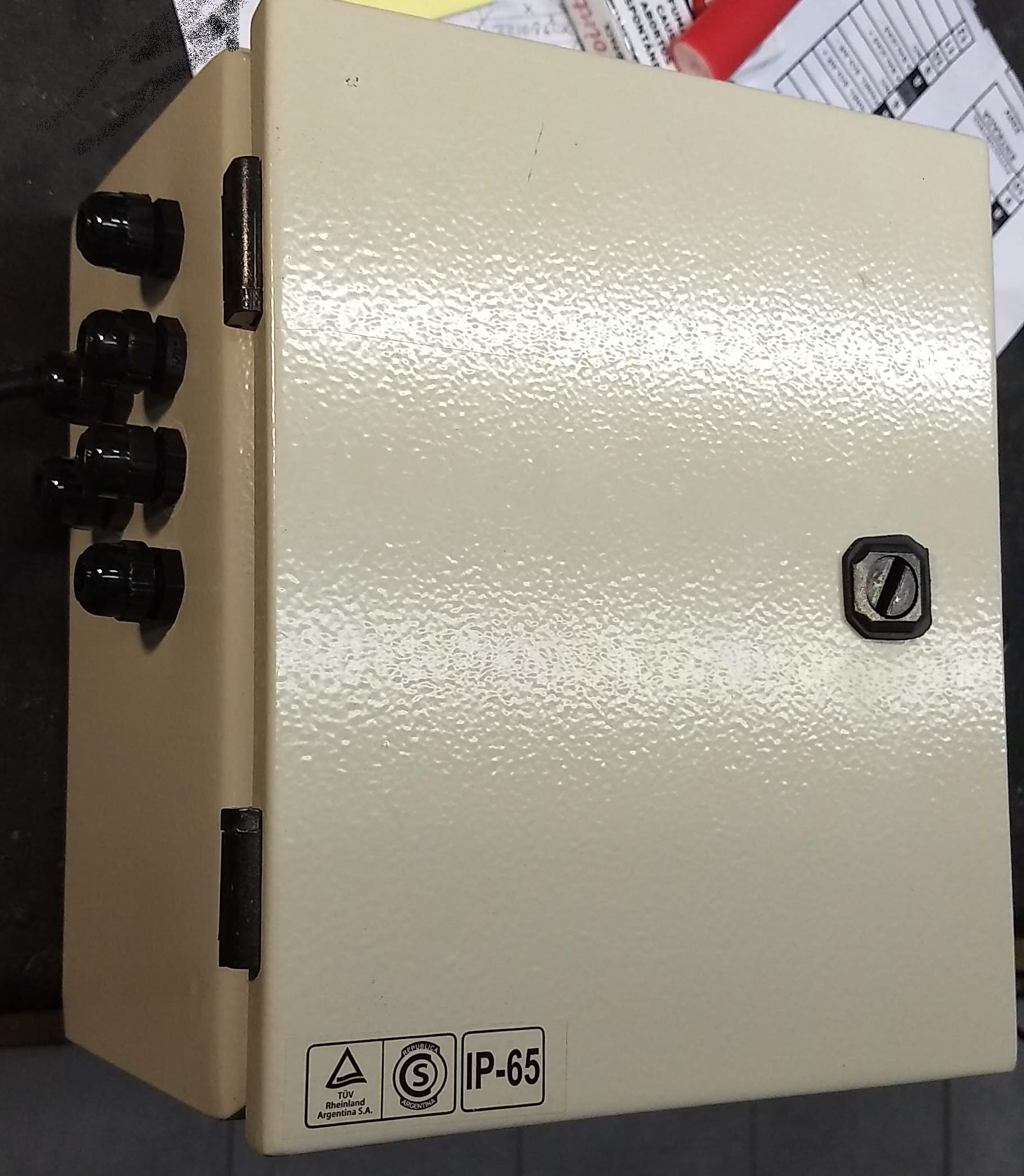

Gabinete de acero tratado
y pintado electrostàticamente (IP65) lo que
garantiza alta duración.
-

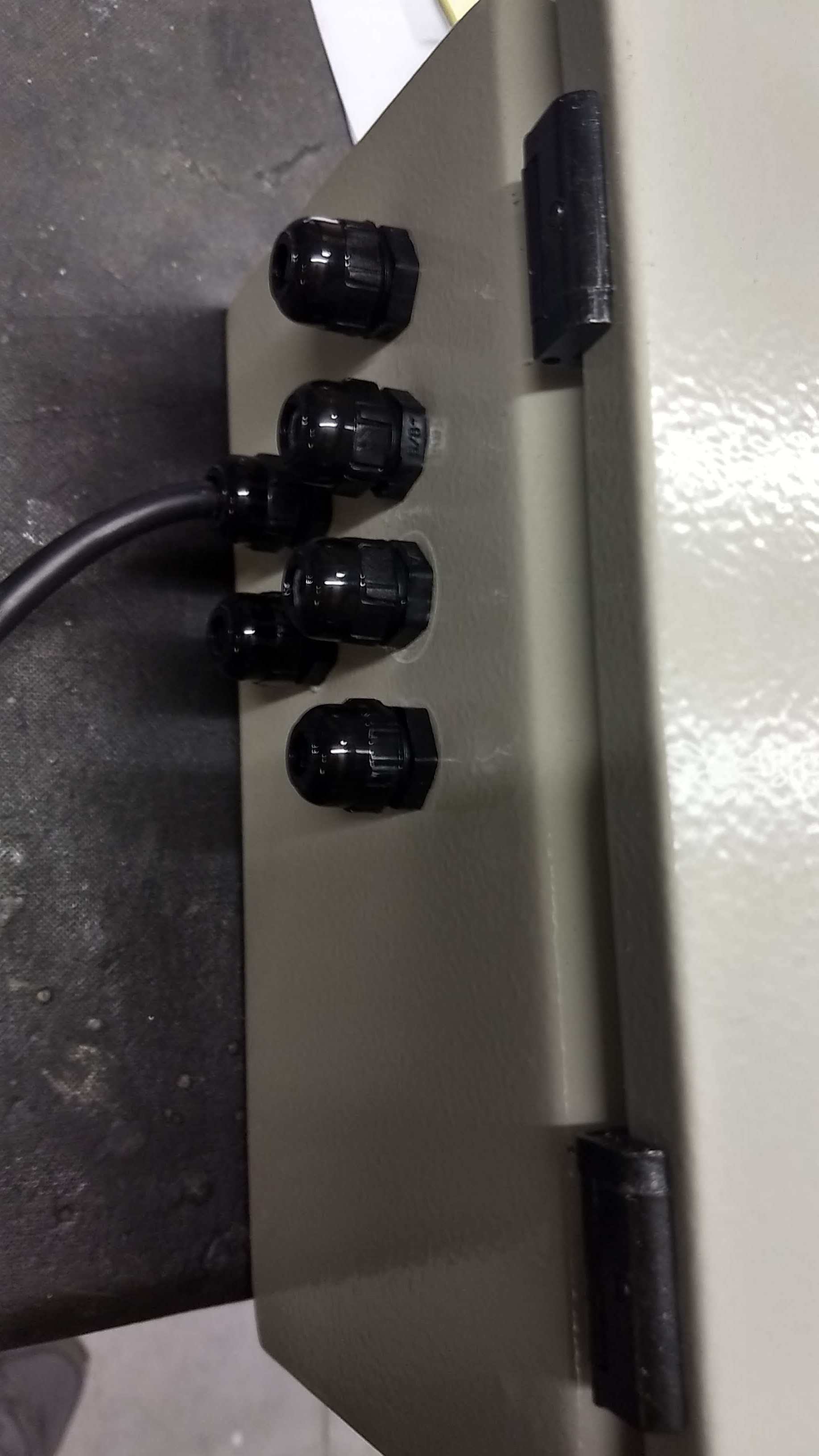

Prensa cables
laterales para ingreso y egreso de cables.
-
CARACTERÍSTICAS
-
Medidas: 350
X 200 X 160 mm
-
Peso aprox.:
6,5 Kg.
-
Alimentación:
90 a 240 VCA/VCC +/- 25% 25Watts
-
Batería de gel: 12V
-
12Amp. libre de mantenimiento
-
Salidas: 4 X
2,5 Amp. (protegida por fusibles electrónicos)
-
Fotocontrol
blindado:
(LDR) con cable de 100mm (provisto)
-
Tiempo de
Funcionamiento con batería: De 36 a 120 Hs. (dependiendo del modelo
y cantidad de balizas)
-
Tiempo de
recarga de batería al 50%: 4 Hs. 97% 6 Hs.
*Las imágenes puede diferir del producto a entregar.
UCLA
(UNIDAD
DE CONTROL DE LÁMPARA APAGADA)
MOD. UCLA-STM32 (IP-65)
-
Gabinete
Metálico con puerta, burletes de silicona y traba media vuelta.
-
Protección
IP65, con borne de puesta a tierra (apto intemperie)
-
Tratamiento anti corrosión y pintura electrostática horneada.
-
Sujeción
para amurar: Perforaciones desde el fondo.
-
Conexiones
Pasa cables 5/8 con salida inferior.
-
Medidas:
Ancho 200 mm, Altura 250 mm, Profundidad 160 mm.
-
Peso
aproximado: 6 Kg.
-
Alimentación:
220 VCA ± 20% Frecuencia 50/60 Hz.
-
Consumo:
6 W - Aislación 5000V 50Hz 10μA.
-
Almacenamiento
en memoria no volátil del estado de balizas y fallas históricas.
-
Microprocesador
de 32 Bits con WD e interfase serie de comunicaciones.
-
Protección:
Termo magnética 10 A Bipolar.
-
Fotocontrol:
Externo LDR incluido para encendido automático al
oscurecer.
-
Tensión
de salida 24VCA 2 Amp. por canal.
-
Cantidad
de salidas: 2 Fijas + 2 Fijas/Destellantes.
-
Salida
alarma externa por contacto N/A - N/C. 220 V 2 Amp.
OACI: Compatible con el anexo 14 de la OACI
Federal Aviation Administration: Compatible con la AC Nº
150-5345-43E de la FAA de USA
Descarga de
manual UCLA-STM32
CONSULTE
UCLA-STM32
+ GSM
-
Todas las prestaciones de la UCLA-STM32 mas
mensajes de alarmas vía mensajes de texto a teléfonos celulares.
-
Totalmente configurable remotamente desde teléfonos
inteligentes.
-
Hasta tres números configurables para avisos a
distintos destinatarios.
-
Vea la información detallada aquí
bajando el archivo PDF.

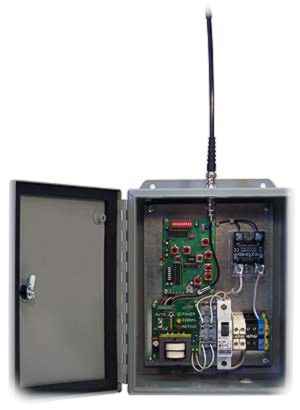

Sistema de tele control por radio de VHF modelo FUE-220VHF para
comando de iluminación de pistas desde la aeronave.
Control programable de códigos de micrófono y temporizador automático.
Alimentación: 12 / 24 VCC ó 110 / 220 VCA. Gabinete de chapa pintada
IP54 con tratamiento anti corrosivo.
Contactores de potencia para doble circuito serie.
Frecuencia de operación: 120 a 140 Mhz. (AM y FM)
Alcance nominal de operación: 20 millas.
Transformador modelo TRA-20WIP65 para
instalación subterránea de circuitos serie ó paralelo.
Mástil frangible en PVC de 1" para montaje de luminaria. Gabinete
estanco (IP65) en PFRV de 200x200x200 mm con transformador blindado,
prensa cables, borneras y fusible.

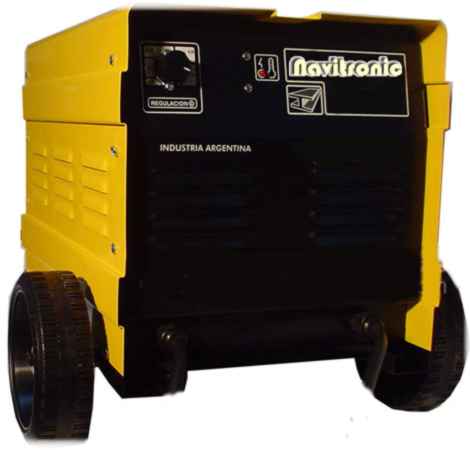

 Transformador
alimentador modelo LI-SERPIS para
circuitos serie de balizamiento.
Entrada: 110/220/380 VCA - Salida regulada y protegida en intensidad.
Potencias desde 0.75 a 6 Kw. 2,5-6,6-15 Amp.
Consola de control remoto con variación lineal de potencia.
ACCESORIOS PARA
SISTEMAS SOLARES
CARACTERÍSTICAS GENERALES
Los módulos que proveemos para nuestros sistemas
de balizamiento son fabricados en base a celdas fotovoltaicas de silicio
policristalino de alta eficiencia producidas por Kyocera en Japón. La
eficiencia de conversión de estas celdas es superior al 14%.
Para protegerlas de los agentes atmosféricos y aislarlas eléctricamente,
las celdas son encapsuladas con material plástico EVA
(etil-vinilacetato) estable a la radiación ultravioleta.
El frente expuesto al sol es de vidrio templado de alta transparencia
(bajo contenido de hierro) y de 4 mm de espesor, lo que le otorga una
mayor resistencia al impacto. La cara posterior es de TPE, una lámina
plástica compuesta de elevada resistencia mecánica y eléctrica.
El marco de aluminio anodizado asegura la rigidez estructural y facilita
su instalación. La caja de conexiones fijada a la cara posterior permite
la interconexión con los otros componentes del sistema.

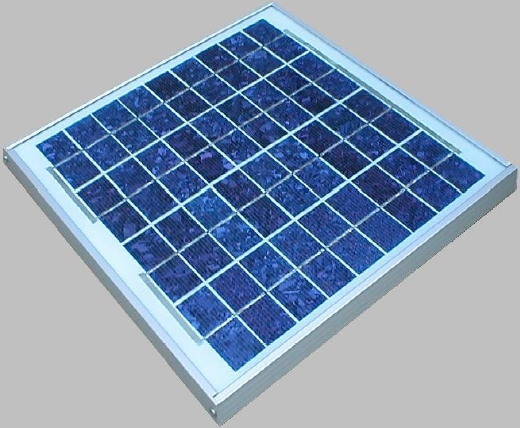

 Modelo: KS-10
MODULO FOTOVOLTAICO POLICRISTALINO DE ALTO RENDIMIENTO
Potencia Nominal (PN) 10 Wp Largo 304 mm
Tensión a PN 17.4 V Ancho 352 mm
Corriente a PN 0.58 A Espesor 22 mm
Tensión de circuito abierto 21.7 V Peso 1.6 Kg.
Corriente de corto circuito 0.63 A

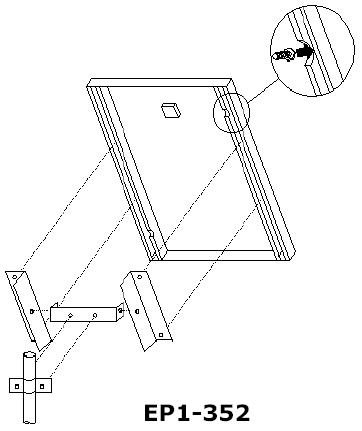

Modelo: EP1
Modulo soporte para paneles fotovoltaicos de 10
Watts.
Construido en hierro galvanizado en caliente con bulonerÍa zincada.
Apta para soportar vientos de hasta 120 Km./h
Modelo: SRX05
Reguladores de carga por ancho de pulso (PWM), con
señalizaciones luminosas para módulos fotovoltaicos.
Potencias: 10 - 30 - 75 y 100 W
INSTALACIÓN

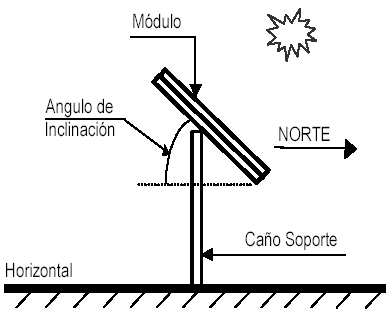

Inclinación: Los módulos fotovoltaicos deben presentar un ángulo de
inclinación con respecto a la horizontal que depende de la latitud del
lugar de instalación.
 Altura: Los
módulos fotovoltaicos deberán ser instalados a una altura tal que no
represente un riesgo para las personas, evitando además que cualquier
objeto ubicado delante no produzca sombra sobre los módulos
fotovoltaicos entre las 9 y las 17 hs, en ninguna época del año. La
estructura soporte, diseñada para permitir dar al generador la
inclinación y orientación adecuada, debe colocarse en el extremo
superior de un caño vertical galvanizado de 2" enterrado, amurado o
solidario a un techo o torre.
Orientación: los módulos deben ser orientados con su frente
mirando al Norte.
Los módulos fotovoltaicos deben ser instalados a la intemperie sin
ninguna protección adicional. El regulador de carga, junto con las
baterías deberán ser instalados en un lugar limpio y seco.

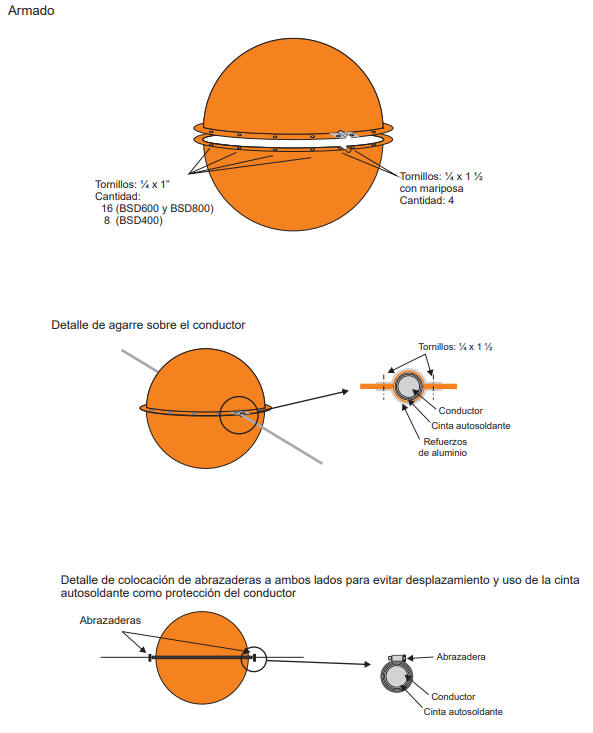

ESD Esferas de Señalización para Líneas Aéreas (hasta 132KV)
Esferas de señalización diurna de 400, 600 o 800 mm de diámetro
para
balizamiento, adaptable a conductores de 16 a 22 mm de diámetro,
en
material sintético con fibra de vidrio y un recubrimiento
especial el gel-
coat de alta resistencia a la intemperie y rayos ultravioleta.
Específicamente diseñada con refuerzos de aluminio y orificios
de drenaje
para facilitar la descarga de condensación. Incluye todos los
componentes
para su instalación. Acorde a los requerimientos de la
especificación del
boletín AC70/7460-1D de la FAA.

DESCARGAR CARACTERÍSTICAS EN (PDF) VIDEO
DE INSTALACIÓN
SEÑALIZACIÓN ESPECIAL
SISTEMAS AUTÓNOMOS PARA
TORRES DE AT
Balizamiento autónomo con energía provista por
paneles solares y baterías de bajo mantenimiento.
Baliza a Led Bi-color integrada en un solo
artefacto modelos:
BDH-6RXX012 - BDH-6RXX024
- BDH-6RXX110 - BDH-6RXX220
Baliza de baja intensidad fija (no destellante) para aplicaciones de
señalización de procesos, líneas de producción, entradas de vehículos,
estados de alarmas, etc.
Medidas: 130mm diámetro - 200 mm altura
Colores: Rojo, Blanco, Verde, Azul,
Amarillo (combinación de dos colores. 3 conductores)
Tensión: 12, 24, 110 ó 220 V - 68
Candelas - Grado de protección: IP65
El código X
equivale al color que genera la baliza (R=ROJO, G=VERDE, W=BLANCO, B=AZUL, Y=AMARILLO)
BALIZAS ANTI-EXPLOSIVAS
  Baliza
anti-explosiva a Led, apta para señalización de zonas I y II, blindada
en monobloque de resina poliéster de alto impacto ignifugo y con filtro
UV, omni direccional y de bajo consumo.
Modelos: BDH-602 fija ó BAC-602 con 11 programas de
destello seleccionables por medio magnético. Colores: Rojo, Verde, Azul,
Amarillo ó Blanco.
Para aplicaciones en señalización de maquinarias,
industriales, Pozos petroleros, Alarmas, etc. Tensión: 12 ó 90~240 VCA-VCC
- 28 Candelas - Cuenta con 24 Led´s de alto brillo - Grado de
protección aumentada: IP68 (permite permanecer sumergida
indefinidamente)
Colores: Rojo, Blanco, Verde, Azul, Amarillo - Tamaño: 65 x 40 Mm.
Montaje: Base plana con caño roscado de 10 mm de diámetro X 25 mm de
largo, con tuercas y arandelas. - Cable bipolar envainado de 40 Cmts.
Los modelos en 90~240 VCA-VCC vienen provistas de fuente de alimentación
switching por separado de tamaño reducido, aislación galvanica de 10 Kv,
Borneras, protección por sobre carga y sobre tensión. Medidas de la
fuente: 70 x 40 x 30 mm.

|
