BALIZAS FIJAS
PARA TORRES DE COMUNICACIONES, EDIFICIOS, ETC.


Luminarios LED de obstrucción para señalización aérea de baja intensidad luminosa para utilizarse en construcciones edificadas o estructuras instaladas con alturas menores a los 45 metros:Baliza a Led Modelos   BDH-3RR012  -  BDH-3RR024  -  BDH-3RR220
Tipo L - 810 Baja intensidad fija, roja + infrarrojos (según nueva resolución)
Baliza de baja intensidad, fija (no destellante) para aplicaciones de señalización de torres de comunicaciones, edificios, etc. hasta una altura de 45 metros.
Tensión: 12, 24, 110  ó 220 VCA / VCC - > 40 Candelas

Grado de protección: IP65
Color: Rojo   Driver: Interno
Uso: Baliza de Baja Intensidad simil B- OACI - Clase L-810
Fed
eral Aviation Administration - Homologación *E/T
Grado de protección: IP65. Medida aproximada: 110 mm. x 280 mm.
Base con rosca hembra de 1" GAS

CONSULTE


Luminarios LED de obstrucción para señalización aérea de mediana intensidad luminosa para utilizarse en construcciones edificadas o estructuras instaladas con alturas de 45 a 150 metros: Tipo C. Con emisión de flujo luminoso fijo de color rojo para operación nocturna (Intensidad Luminosa de 2,000 Candelas).Baliza a Led Modelos BDH-5RR012  -  BDH-5RR024  -  BDH-5RR220
Baliza de media  intensidad
fija, roja + infrarrojos (según nueva resolución) para aplicaciones de señalización de torres de comunicaciones, edificios, etc. para alturas hasta 90 metros ó en combinación con balizas de baja intensidad.
Tensión: 12, 24, 110  ó 220 VCA / VCC   - 2000 Candelas -  +/- 35% (FAA 4.2.1) - Grado de protección: IP65
Driver: Interno multi voltaje con control electrónico de tensión y corriente.
Uso: Baliza de Media Intensidad simil B-OACI - Clase L-864 - Federal Aviation Administration
Base con rosca hembra de 1" GAS - Colores: Rojo, Blanco - Homologación **N/D

CONSULTE

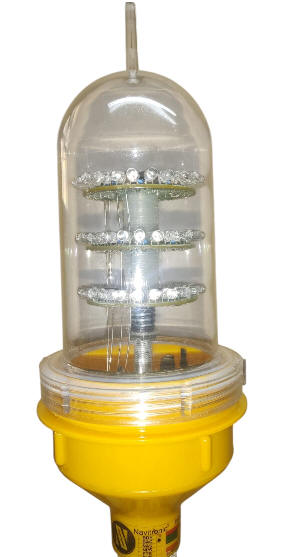

Baliza a Led Modelos BDH-8RR012  -  BDH-8RR024  -  BDH-8RR220
Baliza de alta  intensidad, fija (no destellante) para aplicaciones de señalización de torres de comunicaciones, edificios, etc. para alturas hasta  150 metros y en combinación con balizas de media y baja intensidad.
Tensión:
12, 24, 110  ó 220 VCA / VCC  -  Grado de protección: IP65
Driver: Interno multi voltaje con control electrónico de tensión y corriente.
Base con rosca hembra de 1" - Colores: Rojo, Blanco
Uso: Baliza de Alta Intensidad simil B- OACI - Cla
se L-865, L-866 - Federal Aviation Administration
Intensidad lumínica: 20.000 candelas +/- 35% (FAA 4.2.1) - Homologación **N/D

CONSULTE


* E/T: En tramite       **N/D:  No Disponible




BALIZAS DESTELLANTES
PARA TORRES DE COMUNICACIONES, EDIFICIOS, ETC.




Baliza a Led Modelos BAC-3RR012 (F) -  BAC-3RR024 (F) -  BAC-3RR220 (F)
Baliza de baja intensidad destellante
roja + infrarrojos (según nueva resolución) para aplicaciones de señalización de torres de comunicaciones, edificios, etc. hasta una altura de 45 metros.
Uso: Baliza de Baja Intensidad simil B- OACI - Clase L-810-F - Federal
Aviation Administration (FAA 4.2.1) - Homologación **N/D - Base con rosca hembra de 1" -
Uso fijo ò destellante seleccionable y fotocontrol incorporado.
Tensión: 12, 24, 110  ó 220 VCA / VCC   -   38 Candelas -  Grado de protección: IP65
Base con rosca hembra de 1" - Colores: Rojo, Blanco

CONSULTE


L-864. Con emisión de flujo luminoso intermitente de 20 a 40 destellos por minuto de color rojo con mediana intensidad luminosa para operación nocturna y para utilizarse en construcciones edificadas o estructuras instaladas con alturas de 60 a 100 metros.

Baliza a Led Modelos BAC-5RR012 (F) -  BAC-5RR024 (F) -  BAC-5RR220 (F)
Baliza de media intensidad destellante
, roja + infrarrojos (según nueva resolución) para aplicaciones de señalización de torres de comunicaciones, edificios, etc. para alturas hasta 90 metros y en combinación con balizas de baja intensidad
Uso: Baliza de Media Intensidad simil B- OACI - Clase L-864 (F)
Uso fijo ò destellante seleccionable y fotocontrol incorporado.
Tensión:
12, 24, 110  ó 220 VCA / VCC  - 2000 Candelas +/- 35% (FAA 4.2.1)
Grado de protección: IP65   -   Homologación **N/D
Base con rosca hembra de 1" - Colores: Rojo, Blanco

CONSULTE


L-865. Con emisión de flujo luminoso intermitente de 40 destellos por minuto de color blanco con mediana intensidad luminosa para operación nocturna (Intensidad Luminosa de 2,000 Candelas) y para utilizarse en construcciones edificadas o estructuras instaladas con alturas mayores a los 100 metros.


Baliza
a Led Modelos BAC-8RR012  -  BAC-8RR024  -  BAC-8RR220
Tipo L - 864/865 alta intensidad a destellos, roja o blanca.
Baliza para aplicaciones de señalización de torres de comunicaciones, edificios, etc. para
alturas mayores a los 100 metros y en combinación con balizas de baja intensidad
Uso fijo ò destellante seleccionable y fotocontrol incorporado.
Tensión:
12, 24, 110  ó 220 VCA / VCC  -  6000~12000 Candelas (FAA 4.2.1) -  Grado de protección: IP65
Uso: Baliza de Alta Intensidad simil B- OACI - Clase L-865 - Federal Aviation Administration - Homologación **N/D
Base con rosca hembra de 1" - Colores: Rojo, Blanco


CONSULTE


* E/T: En tramite       **N/D:  No Disponible


                         L-857. Con emisión de flujo luminoso intermitente de 60 destellos por minuto de color blanco con alta intensidad luminosa para operación diurna (Intensidad Luminosa de 100,000 Candelas) y nocturna (Intensidad Luminosa de 2,000 Candelas), y para utilizarse en construcciones edificadas o estructuras instaladas con alturas mayores a los 150 metros.          L-857. Con emisión de flujo luminoso intermitente de 60 destellos por minuto de color blanco con alta intensidad luminosa para operación diurna (Intensidad Luminosa de 100,000 Candelas) y nocturna (Intensidad Luminosa de 2,000 Candelas), y para utilizarse en construcciones edificadas o estructuras instaladas con alturas mayores a los 150 metros.           L-857. Con emisión de flujo luminoso intermitente de 60 destellos por minuto de color blanco con alta intensidad luminosa para operación diurna (Intensidad Luminosa de 100,000 Candelas) y nocturna (Intensidad Luminosa de 2,000 Candelas), y para utilizarse en construcciones edificadas o estructuras instaladas con alturas mayores a los 150 metros.           L-857. Con emisión de flujo luminoso intermitente de 60 destellos por minuto de color blanco con alta intensidad luminosa para operación diurna (Intensidad Luminosa de 100,000 Candelas) y nocturna (Intensidad Luminosa de 2,000 Candelas), y para utilizarse en construcciones edificadas o estructuras instaladas con alturas mayores a los 150 metros.          L-857. Con emisión de flujo luminoso intermitente de 60 destellos por minuto de color blanco con alta intensidad luminosa para operación diurna (Intensidad Luminosa de 100,000 Candelas) y nocturna (Intensidad Luminosa de 2,000 Candelas), y para utilizarse en construcciones edificadas o estructuras instaladas con alturas mayores a los 150 metros.

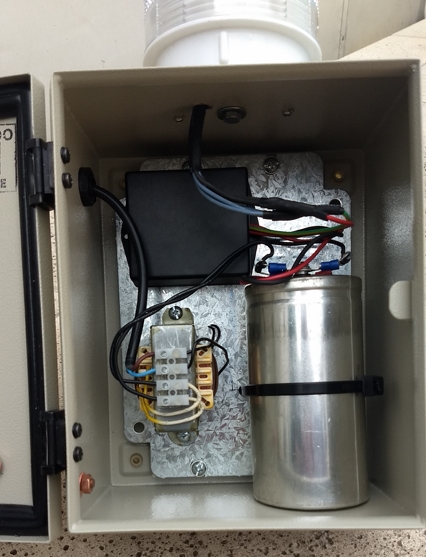

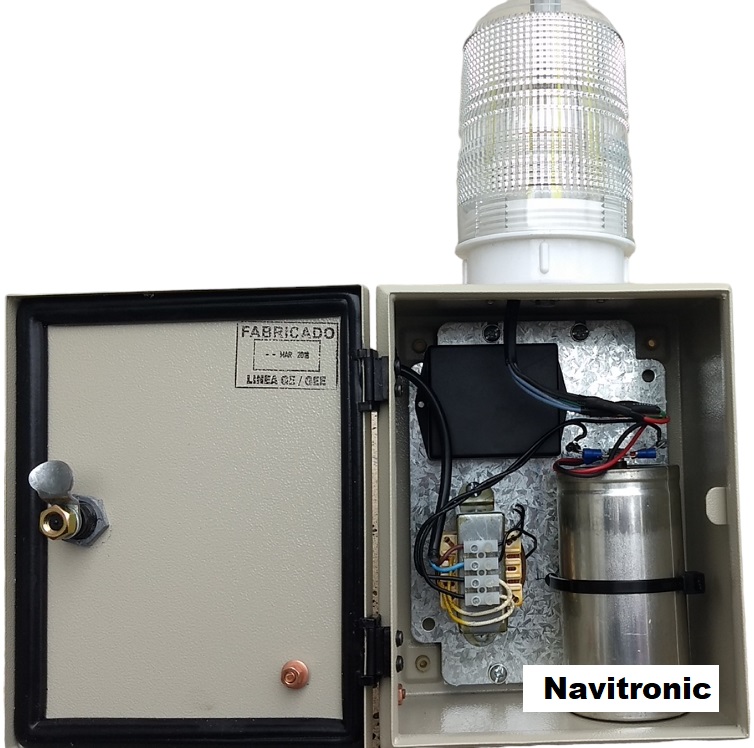

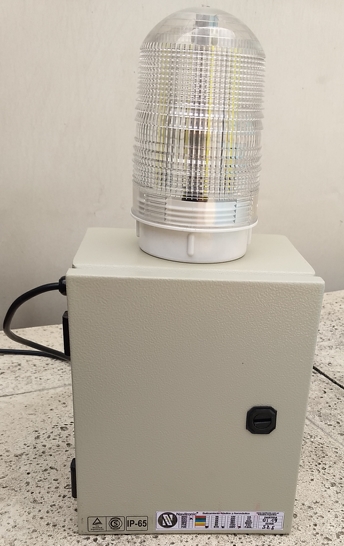

Baliza Led Modelo BAC-12RW220ST
Tipo L-866 Alta intensidad a destellos estroboscópicos color blanca.
Baliza para aplicaciones de señalización de torres de comunicaciones en alturas hasta 250 metros.
Tensión:
220 VCA / VCC  -  4000~20000 Candelas (FAA 4.2.1) -  Grado de protección: IP65
Uso: Baliza de Alta Intensidad simil B- OACI - Clase L-857
Federal Aviation Administration - Homologación **N/D
Gabinete de acero tratado con acabado superficial de pintura de resina poliéster aplicada mediante proceso electrostático, con burletes y cerradura frontal.
Bridas para montaje en caño de 2" - Peso: 6,5 Kg
Borneras y prensa cables

CONSULTE


BALIZAS DE CAMPAÑA Ó EMERGENCIA PORTÁTILES Y AUTÓNOMAS

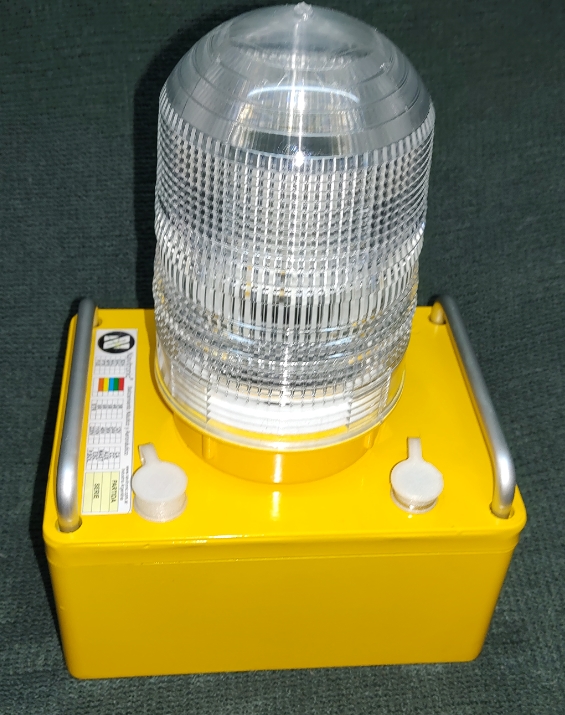

Baliza aeronáutica modelo BAC-PTR220AER  a Led's, recargable equivalente a L-861E
Batería y fuente cargadora switching incorporada.   Autonomía de hasta 30 Horas.
72 Led de ultima generación de muy alto brillo ubicados en forma radial en tres niveles.
Fuente con Cable de red de 220V de 1,8 Mts. con toma de tierra ò accesorio cargador externo.
Batería de Calcio/Plomo 12,5V ,7,5 Amp, libre de mantenimiento y bajo costo de reemplazo. (vida útil 3 años)

Alcance visual: 5 millas. Radio comando a distancia (Opcional).
Colores: Blanco,  Verde-Rojo, Azul. Encendido nocturno automático.
Autonomía: 150 Horas según programa.
Tensión de alimentación para recarga: 220 V (Tiempo de carga: 6 horas) ò
Alimentación de carga externa en baja tensión con indicación de la misma.

Llave de accionamiento con cerradura mecánica blindada para evitar usos indeseados.
Gabinet
e metálico de aluminio inyectado con acabado superficial de pintura de resina poliéster aplicada mediante proceso electrostático. Gabinete estanco (IP65). Peso total: 4,8 Kg.
Tulipa faceteada color cristal y base en policarbonato Macrolon Bayer (Alemania)
Diseño y peso  adecuado a turbulencias de jet y helicópteros para evitar su desplazamiento.
Manijas de trasporte. Bulonería inferior para adecuarlas a usos fijos.
Funcionamiento fijo ó destellante y fotocontrol incorporado para encendido nocturno automático.
Sistema apto para balizamientos de emergencia de helipuertos y pista para aeronaves de ala fija.
Equivalente con las normas L-860. Según Anexo 14 de la OACI . Homologación: *E/T.  Garantía: 3 años (no incluye batería)

CONSULTE

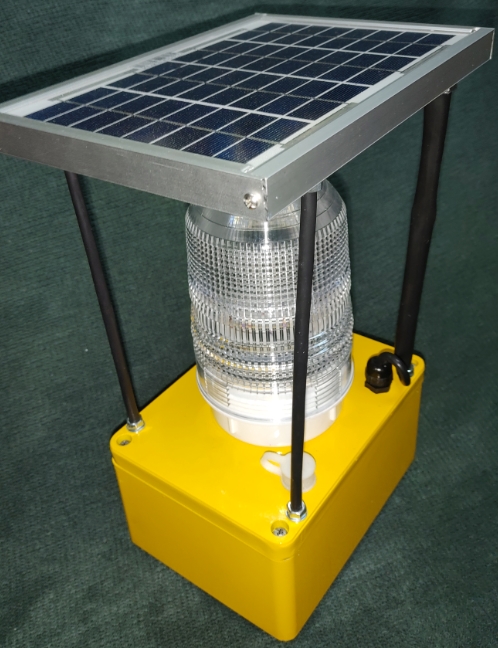

Baliza aeronáutica autónoma, modelo BAC-NPS012AER  a led's, equivalente a L-861 con panel solar.
Para señalización de borde de pista, plataformas de helipuertos, calles de rodaje y cabeceras de pista.
Programas seleccionables y fotocontrol incorporado. Radio comando a distancia (Opcional).
Panel solar y Batería con regulador de carga interna y autonomía de hasta 72 Horas. (según programa)
Alcance: 5 millas. Encendido nocturno automático.
Colores: Blanco, Ambar, Verde-Rojo, Azul  -  Alimentación: Solar - Peso 5,5 Kg.
Sistema apto para balizamientos de emergencia de helipuertos y pista para aeronaves de ala fija.

CONSULTE


* E/T: En tramite       **N/D:  No Disponible

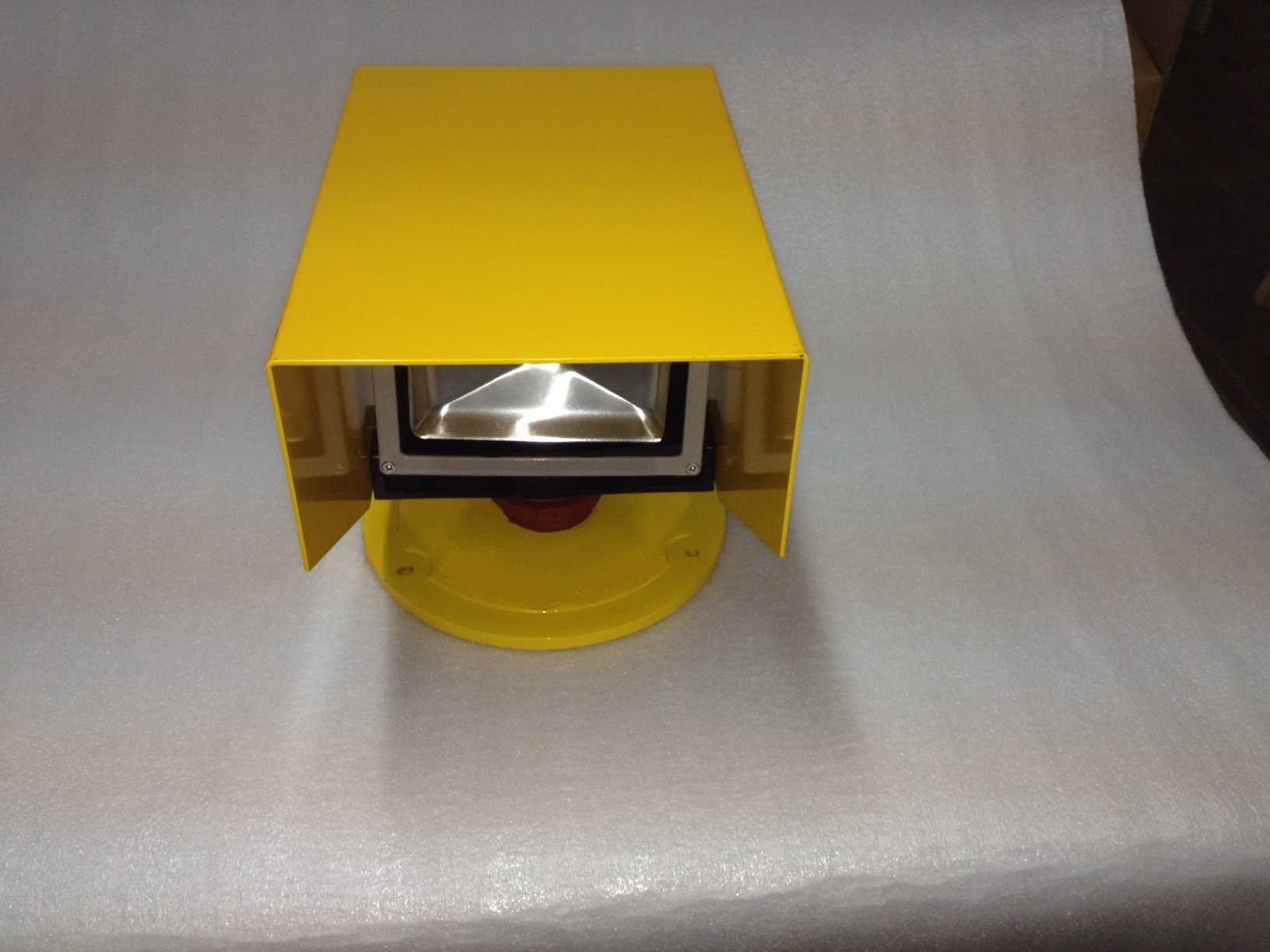

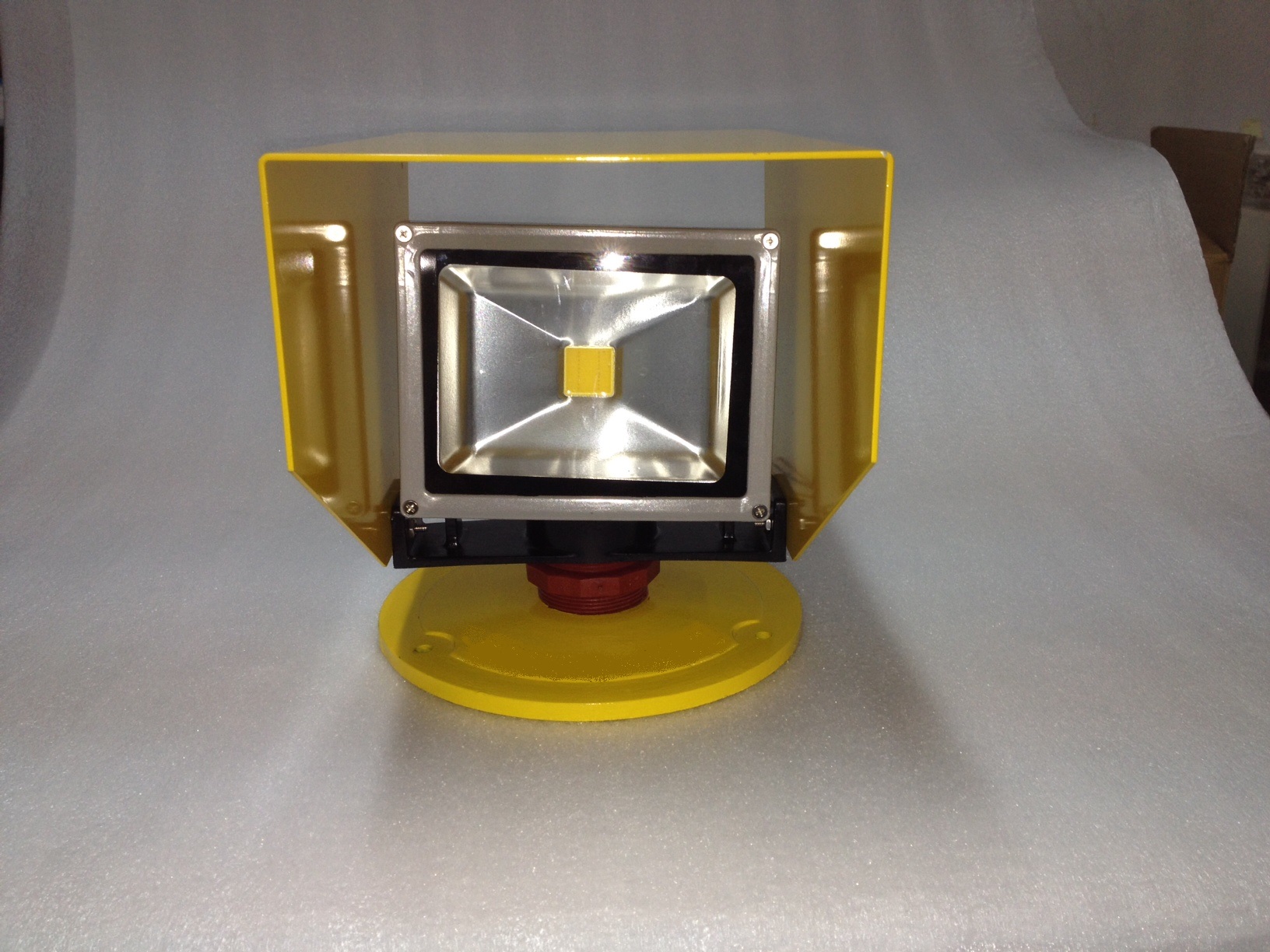

REFLECTORES CLARO DE LUNA PARA HELIPUERTOS



MODELO CL50-LED



Características:
Potencia:20W Led de Potencia Cob
Alimentación:220 VAC
Lúmenes:1033 Lm
Montaje:-Para Amurar a Hormigón Std.
Con cupla Frangible aluminio
Para colocar sobre plato base o estaca
Terminación: Pintura en poliéster color amarillo

**  No incluye plato


UCLA (UNIDAD DE CONTROL DE LÁMPARA APAGADA)

MOD. UCLA-STM32  (IP-65)

  • Gabinete Metálico con puerta, burletes de silicona y traba media vuelta.

  • Protección IP65, con borne de puesta a tierra (apto intemperie)

  • Tratamiento anti corrosión y pintura electrostática horneada.

  • Sujeción para amurar: Perforaciones desde el fondo.

  • Conexiones Pasa cables 5/8 con salida inferior.

  • Medidas: Ancho 200 mm, Altura 250 mm, Profundidad 160 mm.

  • Peso aproximado: 6 kg.

  • Alimentación: 220 VCA ± 20% Frecuencia 50/60 Hz.

  • Consumo: 6 W - Aislación 5000V 50Hz 10μA.

  • Almacenamiento en memoria no volátil del estado de balizas y fallas históricas.

  • Microprocesador de 32 Bits con WD e interfase serie de comunicaciones.

  • Protección: Termo magnética 10 A Bipolar.

  • Fotocontrol: Externo LDR incluido para encendido automático al oscurecer.

  • Tensión de salida 24VCA 2 Amp. por canal.

  • Cantidad de salidas: 2 Fijas + 2 Fijas/Destellantes.

  • Salida alarma externa por contacto N/A - N/C. 220 V 2 Amp.


Bajar manual UCLA-STM32


CONSULTE

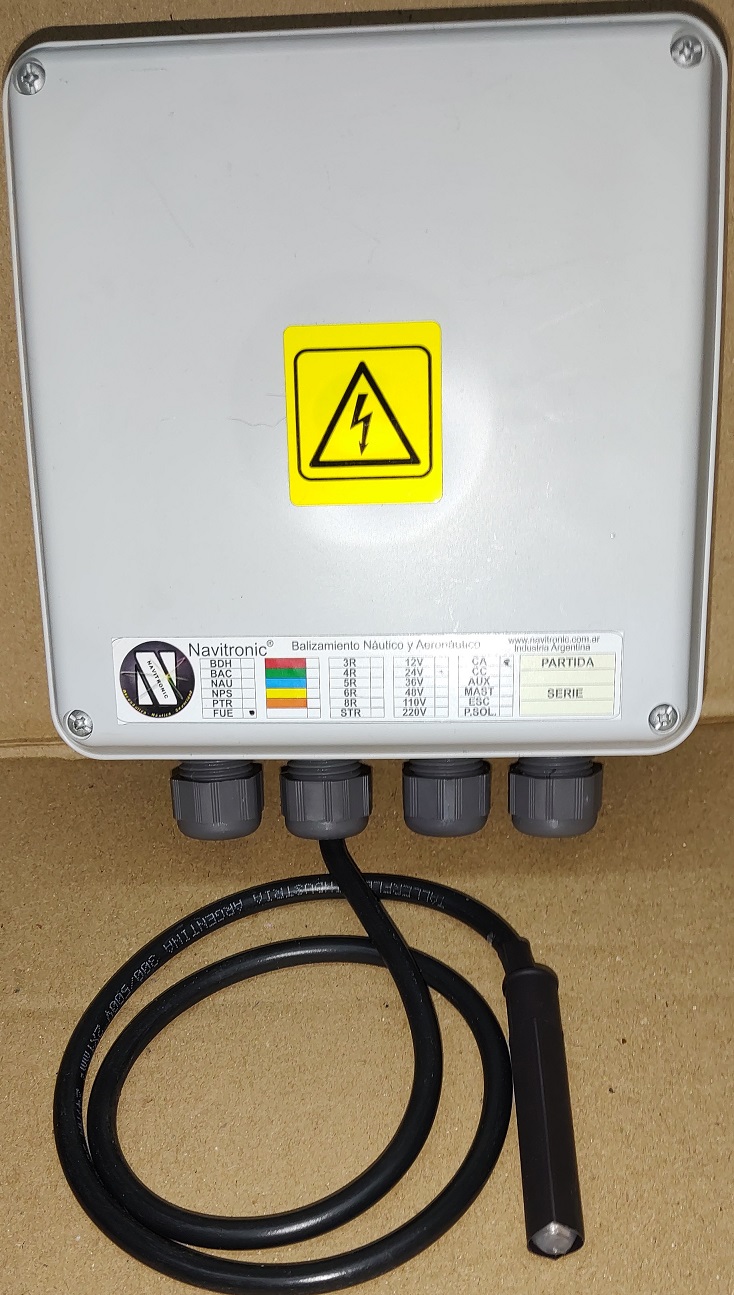

Transformador modelo FUE-220012FC ~ FUE-220024FC para alimentar balizas a led's.
Fotocontrol electrónico incorporado para encendido nocturno automático con temporizador.
Montado en caja estanca IP54. Admite instalación a la intemperie.
Borneras a tornillo internas.
Alimentación: 220 VCA. 0,25 Amp.
Salida: 12  ó 24 VCA  5 Amp. (60 Watts)      Dimensiones: 160 x 160 x 110 Mm.
CONSULTE


MANGA DE VIENTO PARA AEROPUERTOS / HELIPUERTOS

MODELO NT-500

Descripción


• Estructura tipo tambor construida en flejes de aluminio montada sobre rulemanes blindados. Diámetro 0,50mt y 2,50mts de largo.



• Tela: en poliéster color standar naranja, con tratamiento anti UV y repelencia al polvo.


• Opcionales: mástil rebatible y Kit de Iluminación.



CONSULTE





AYUDAS VISUALES
CORREDERA (RABBIT) ESTROBOSCÓPICA DE ALTO BRILLO



·        Construido en aluminio fundido y pintura epoxi negra.

·        Led blanco (6000° K) de 1200 lúmenes con reflector metalizado direccional.

·        Electrónica incorporada con selección de cadencia de intervalos de destello.

·        Fichas de conexión vulcanizadas para unirse al cable principal.

·        Visibilidad mayor a los 5 Km.

·        Provisto con 100 Mts. cable tripolar TT y conectores vulcanizados cada 20 Mts.

·        Fácil instalación para armar todo el conjunto de 100 Mts. (menos de 5 minutos)



CONSULTE

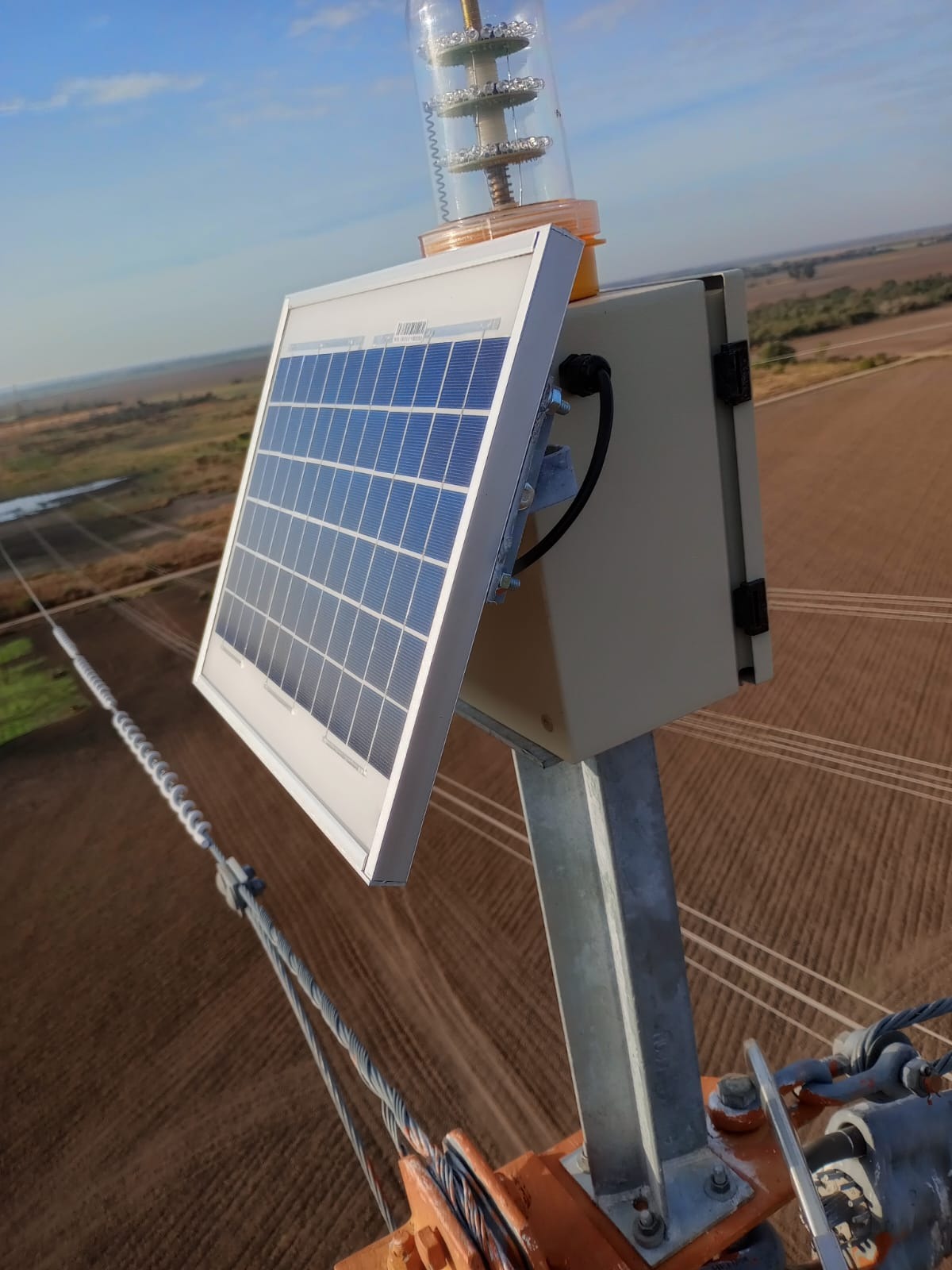

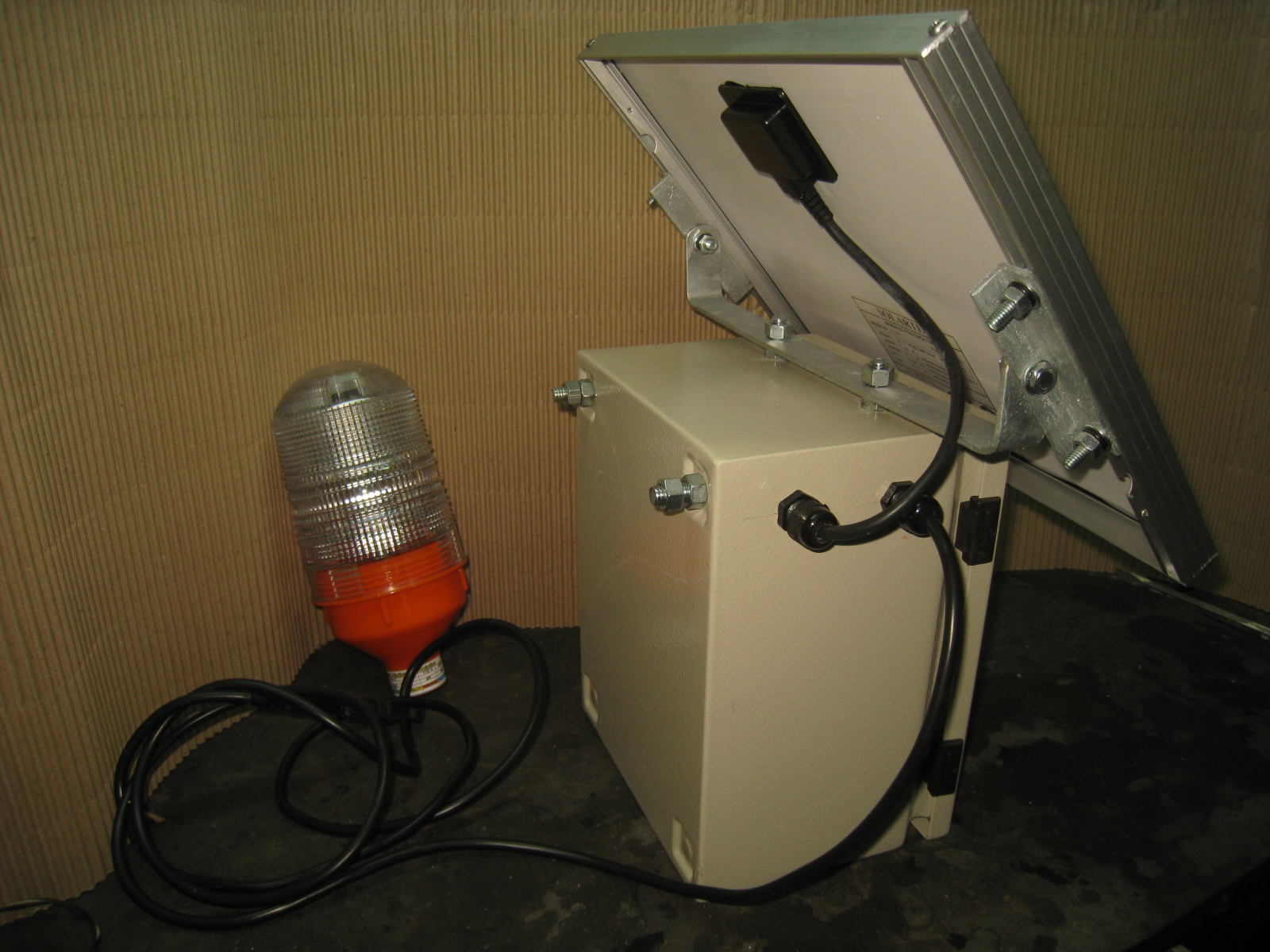

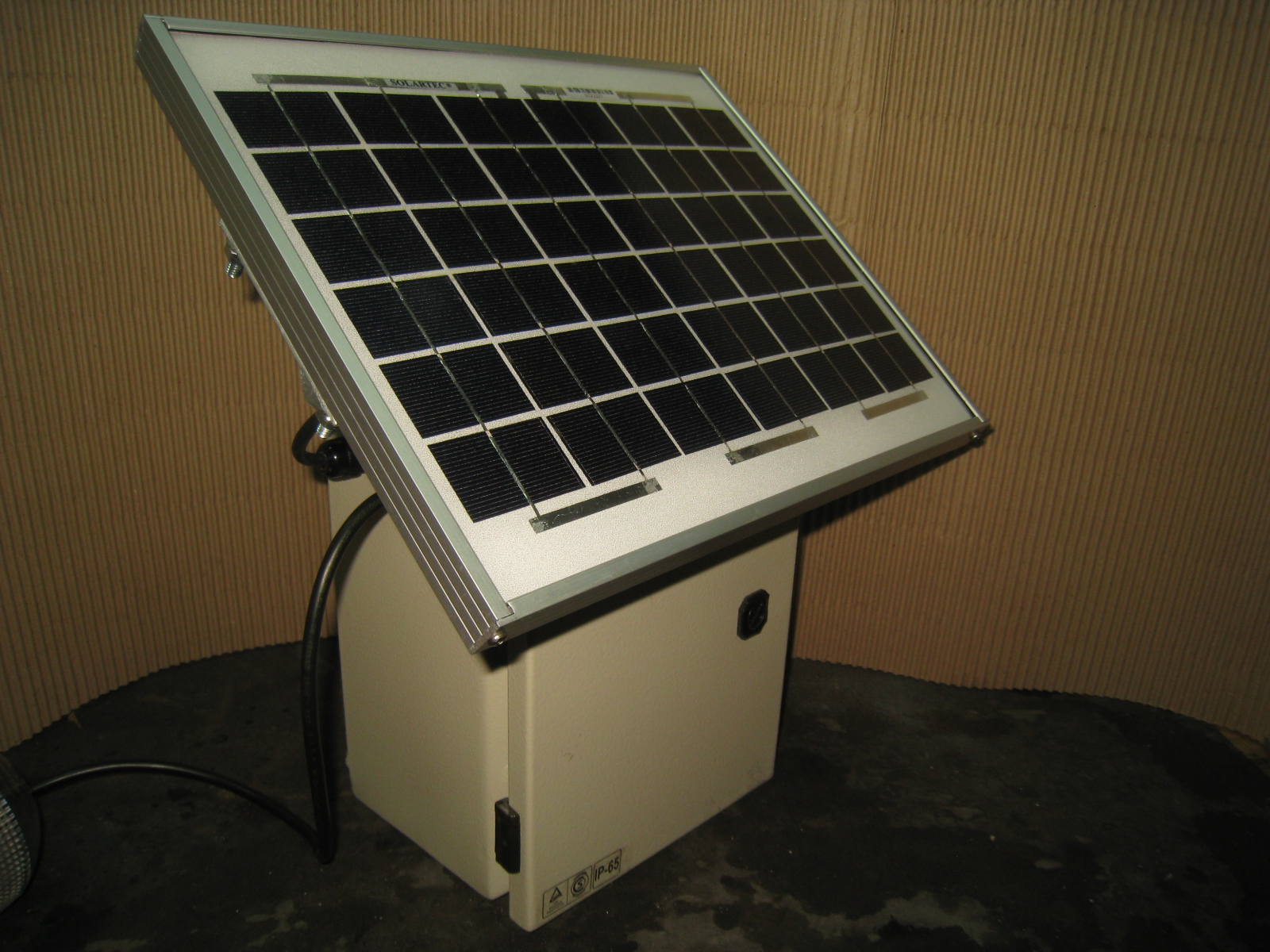

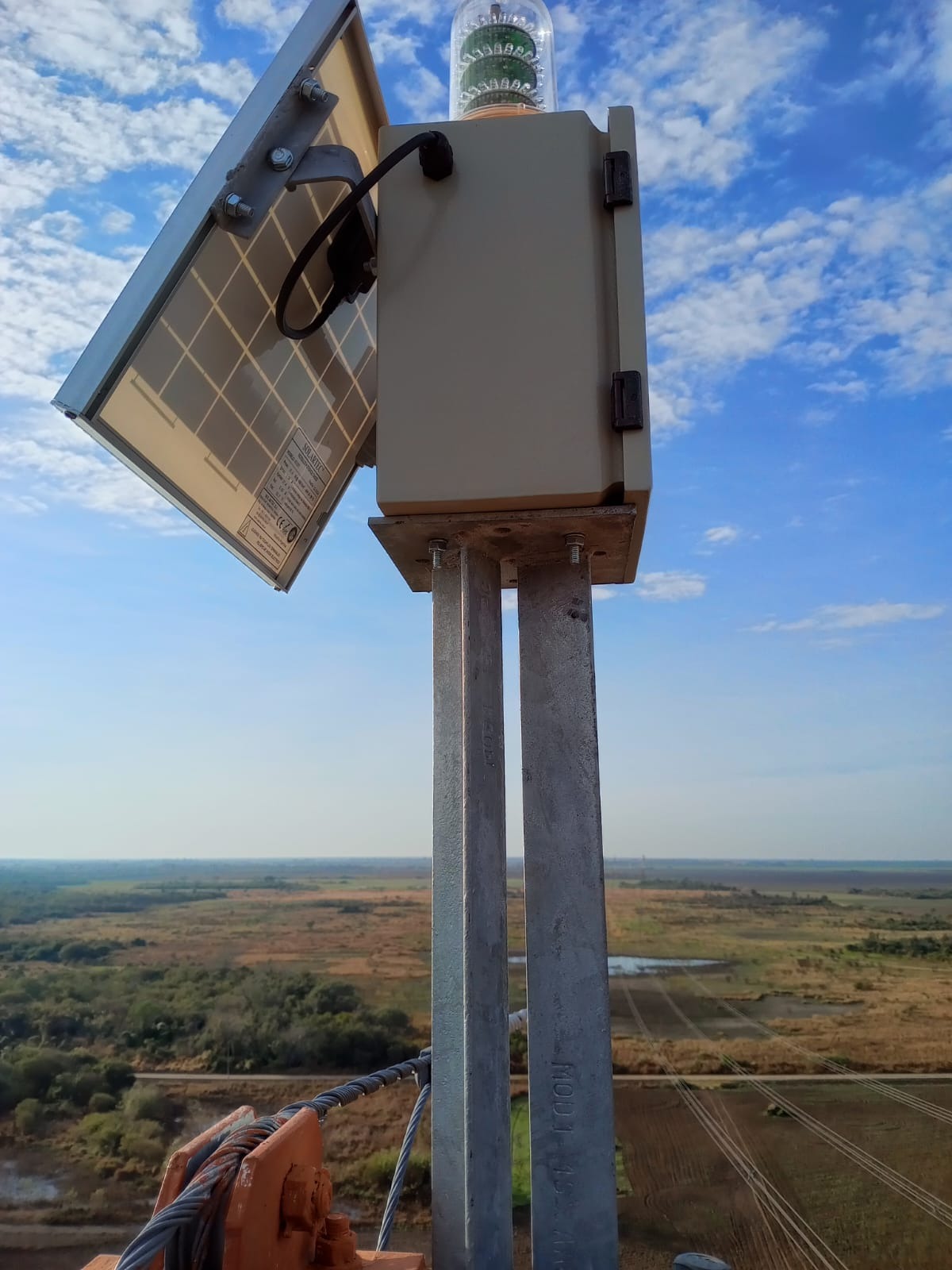

KITS AUTÓNOMOS CON PANEL SOLAR Y BATERÍA LIBRE DE MANTENIMIENTO MODELO  KIT-BAC3RPS12A

PARA TORRES DE COMUNICACIONES Y DE TRANSPORTE DE ENERGÍA




Balizamiento autónomo con energía provista por paneles solares y baterías de bajo mantenimiento.

Alimentación Panel solar Monocristalino de 10 Watts con soportes y bulonería galvanizados
Batería interna incorporada 12 V  12 Amp/h  libre de mantenimiento. (vida útil: 3 años aprox.) Reemplazable a bajo costo
Regulación de tensión Electrónica PWM inteligente - Carga/Flote, con señalización a Led
Gabinete Estanco (IP65) - Chapa acero tratada y pintada electrostáticamente.
Conexiones Bornera interna con sujeta cables a tornillos y prensa cables de entrada y salida
Montaje Abrazaderas 1/2 Omega para caño de 2" con bulones de 11 Mm.
Ferretería Cerradura 1/4 vuelta de fácil acceso, prensa cables, bulonería y bridas galvanizadas.
Baliza BAC-3RR012 - 13 programas de destello con fotocontrol incorporado, conector vulcanizado

CONSULTE


ESFERAS DE FIBRA de VIDRIO PARA SEÑALIZACIÓN DE CABLES DE ALTA TENSIÓN (Diámetro: 400 a 800 mm)

DESCARGAR CARACTERÍSTICAS EN (PDF)               VIDEO DE INSTALACION

CONSULTE

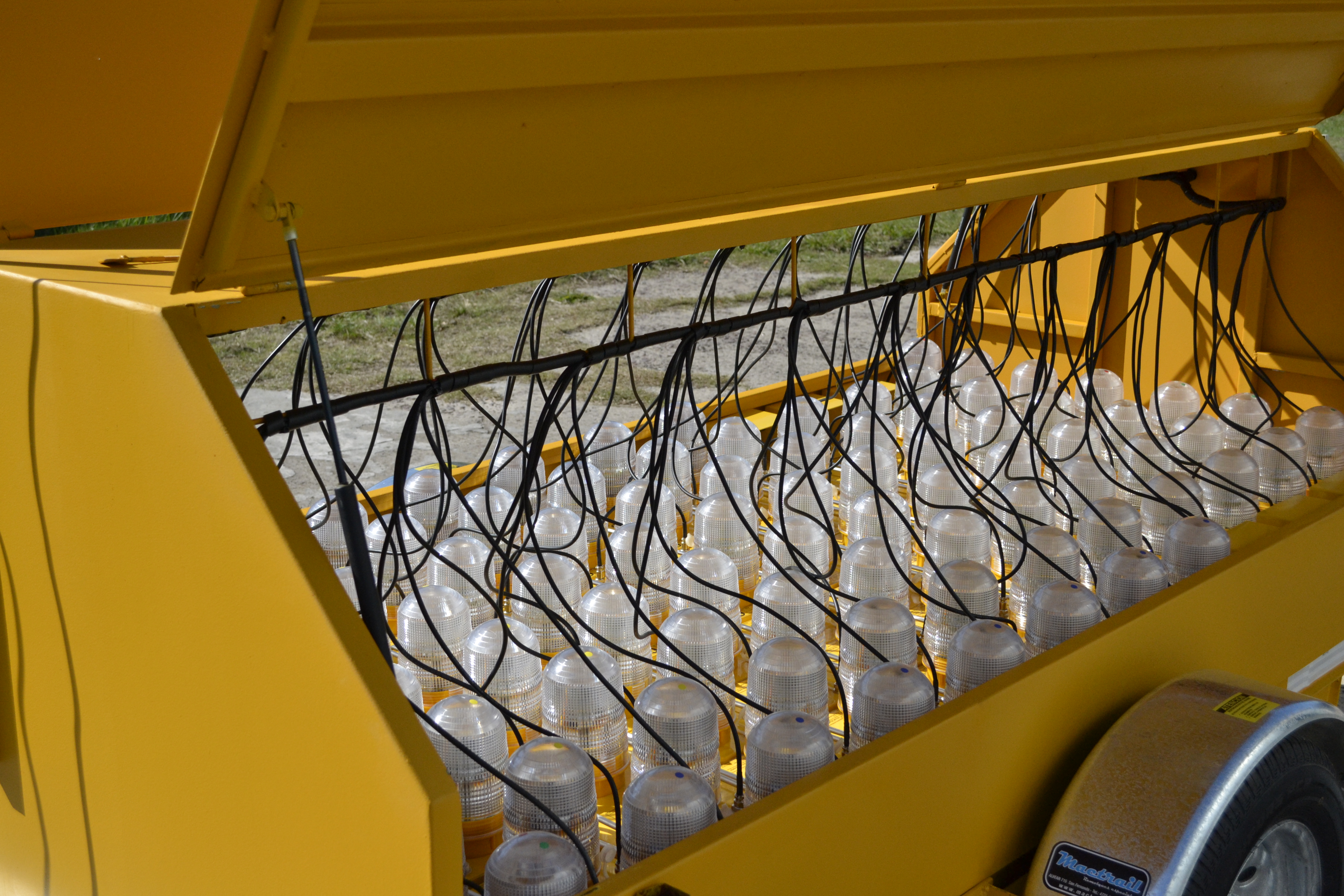

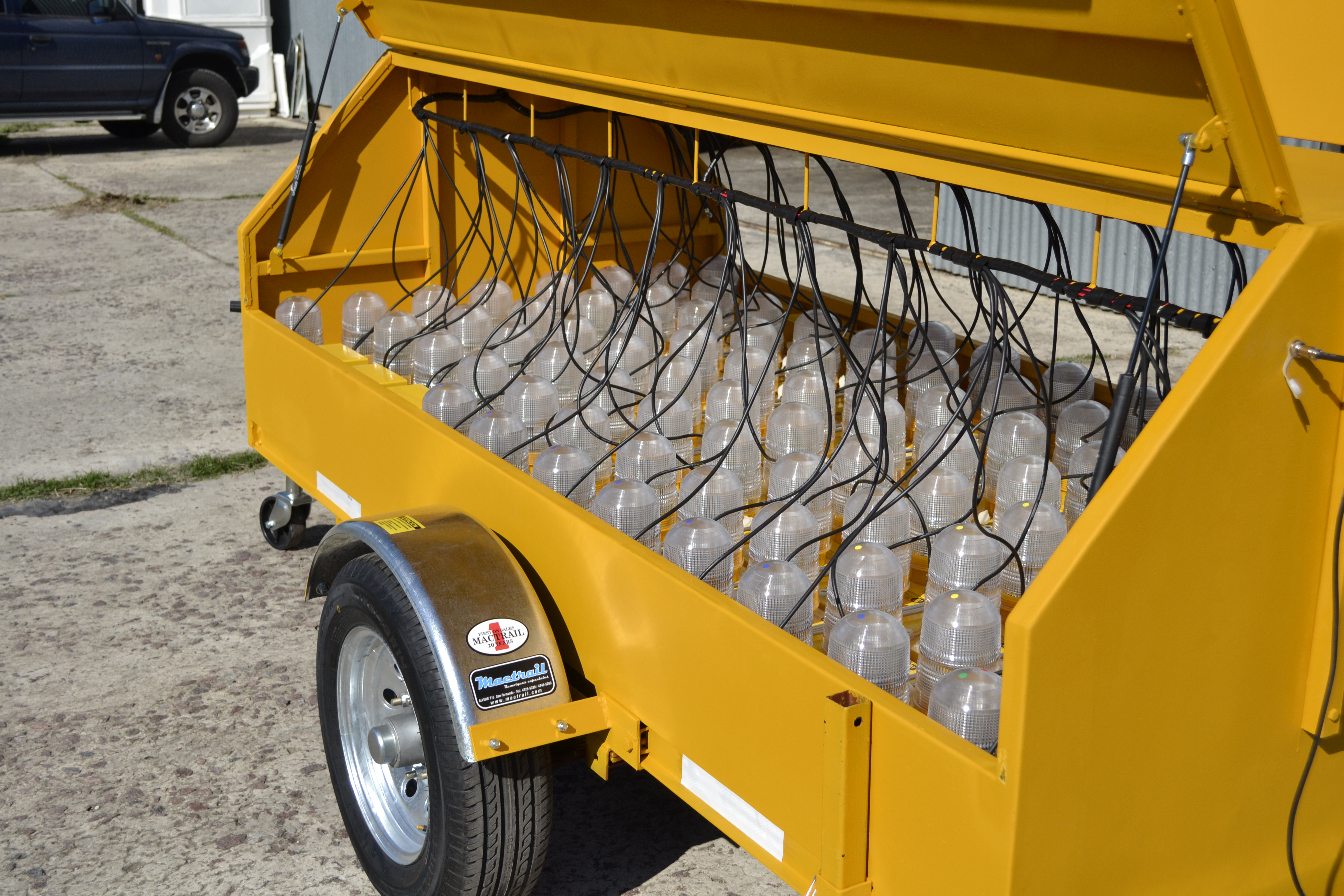

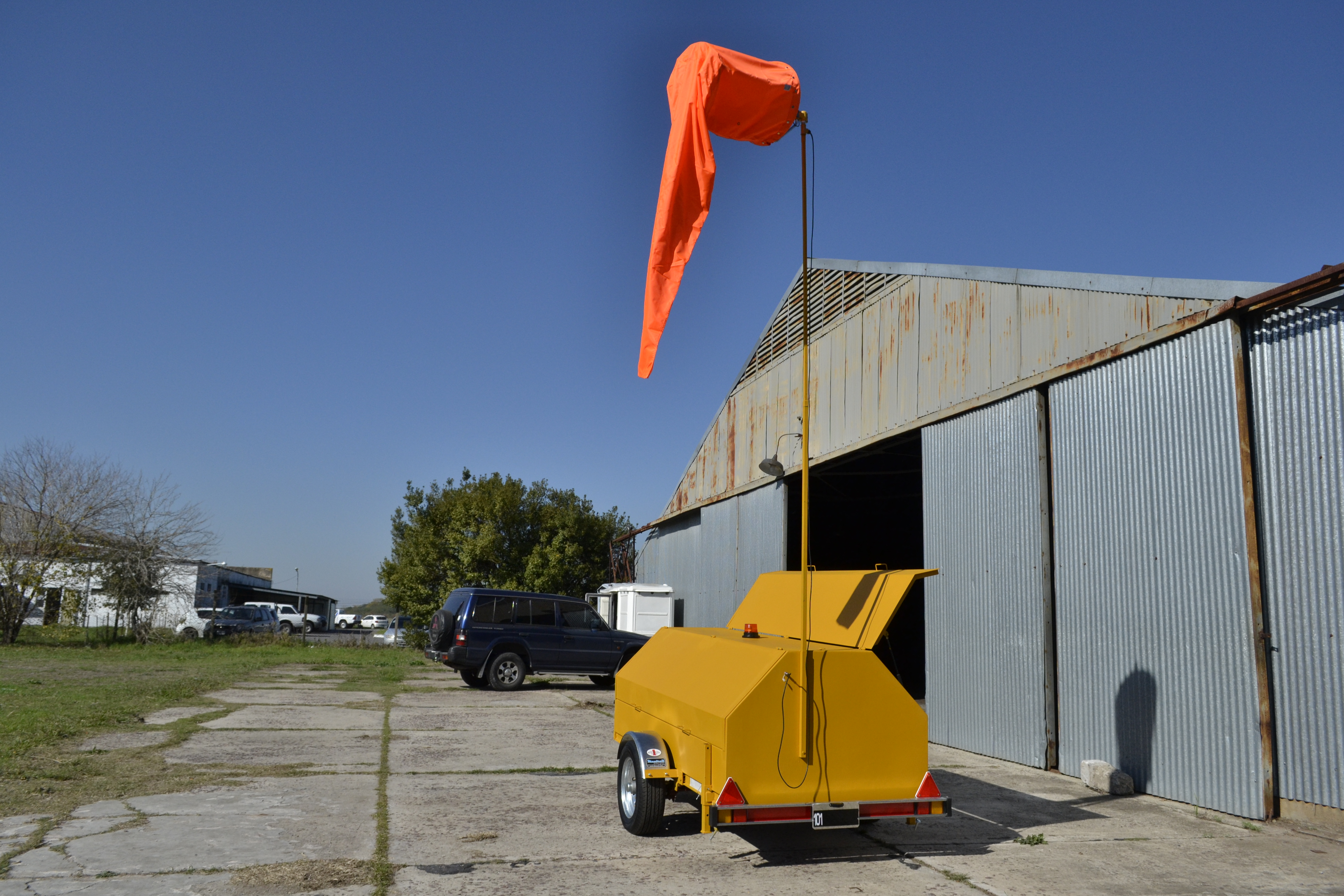

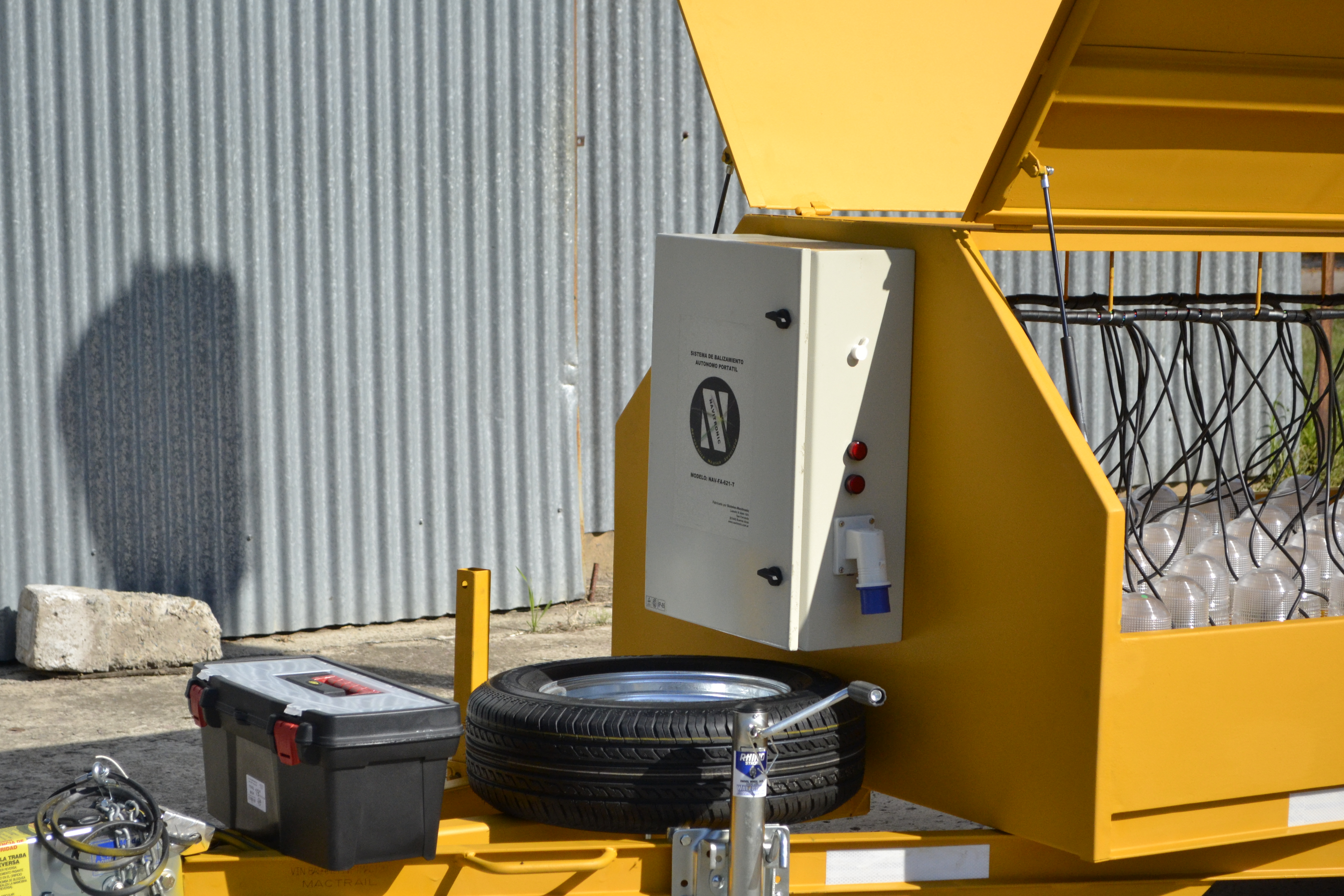

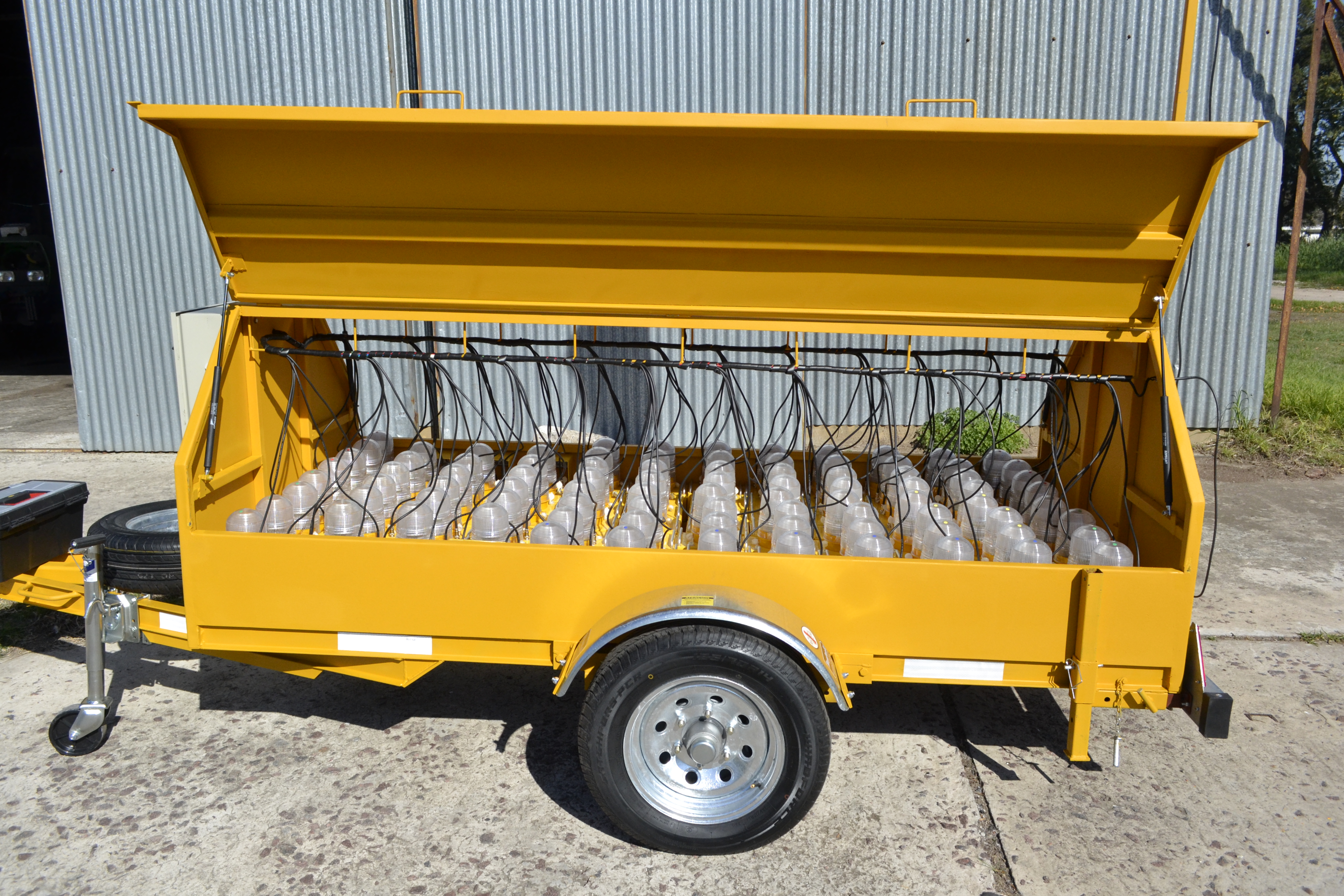

SISTEMAS DE BALIZAMIENTO AERONÁUTICO
TRANSPORTABLES PARA USO CIVIL


Acoplado (Shelter) construido en chapa galvanizada y pintada del color solicitado.
Enganche universal a "bola" con traba y cadenas de seguridad.
Rueda frontal giratoria con sistema telescópico. Ruedas rodado 13" sin cámara.
Suspensión doble con eje único y rodamientos blindados.

Contenedor para la ubicación de hasta 60 balizas y grupo electrógeno.
Caja de herramientas y matafuego.
Conector e interlocks múltiples para carga generalizada del sistema desde red de 220 VCA ó grupo electrógeno.

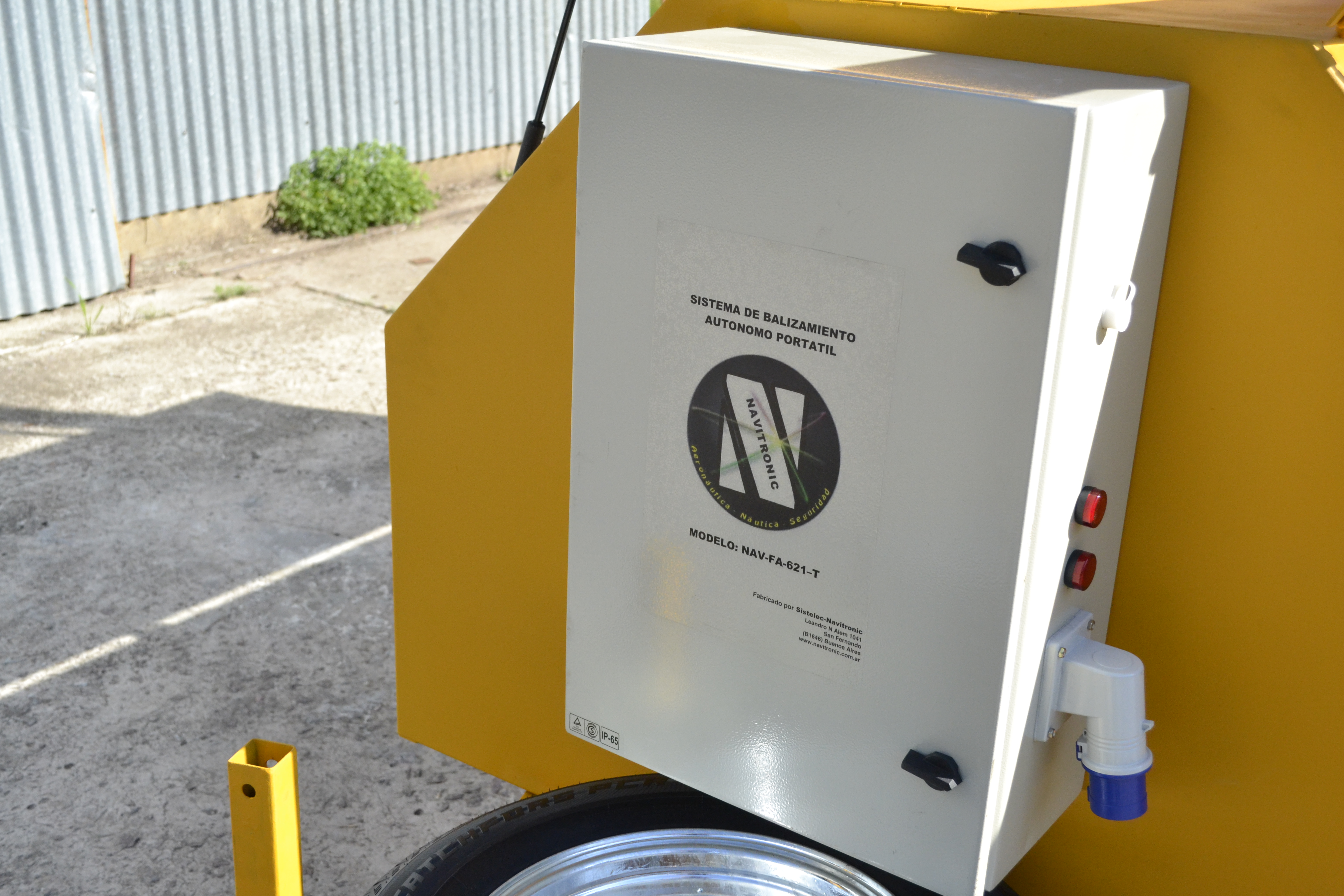

SISTEMAS DE BALIZAMIENTO AERONÁUTICO
TRANSPORTABLES PARA USO MILITAR


SHELTER para transporte del sistema de balizamiento, telecomandos y generador eléctrico.



Habitáculo para la ubicación de hasta 64 balizas autónomas, grupo generador, transmisor de telecomando, accesorios para el montaje, etc.


Balizas tele comandadas por radio de UHF con códigos de seguridad.


Sistemas de luminaria con batería incorporada, receptor de tele comando, tres niveles de iluminación mas sistema infrarrojo compatible con visores nocturnos (NVG)
Baliza aeronáutica para señalización de borde de pista, cabeceras en uso, calles de rodaje, etc. funcionamiento a led's autónoma equivalente a L-861

Batería, receptor y electrónica
 interna con autonomía de hasta30 Horas.
Alcance: 5 millas.
Colores: Blanco, Verde-Rojo, Azul

Tensión de alimentación para recarga: 220 V
Gabinete estanco (IP54)

Sistema apto para balizamientos de campaña de helipuertos y pista para aeronaves de ala fija.

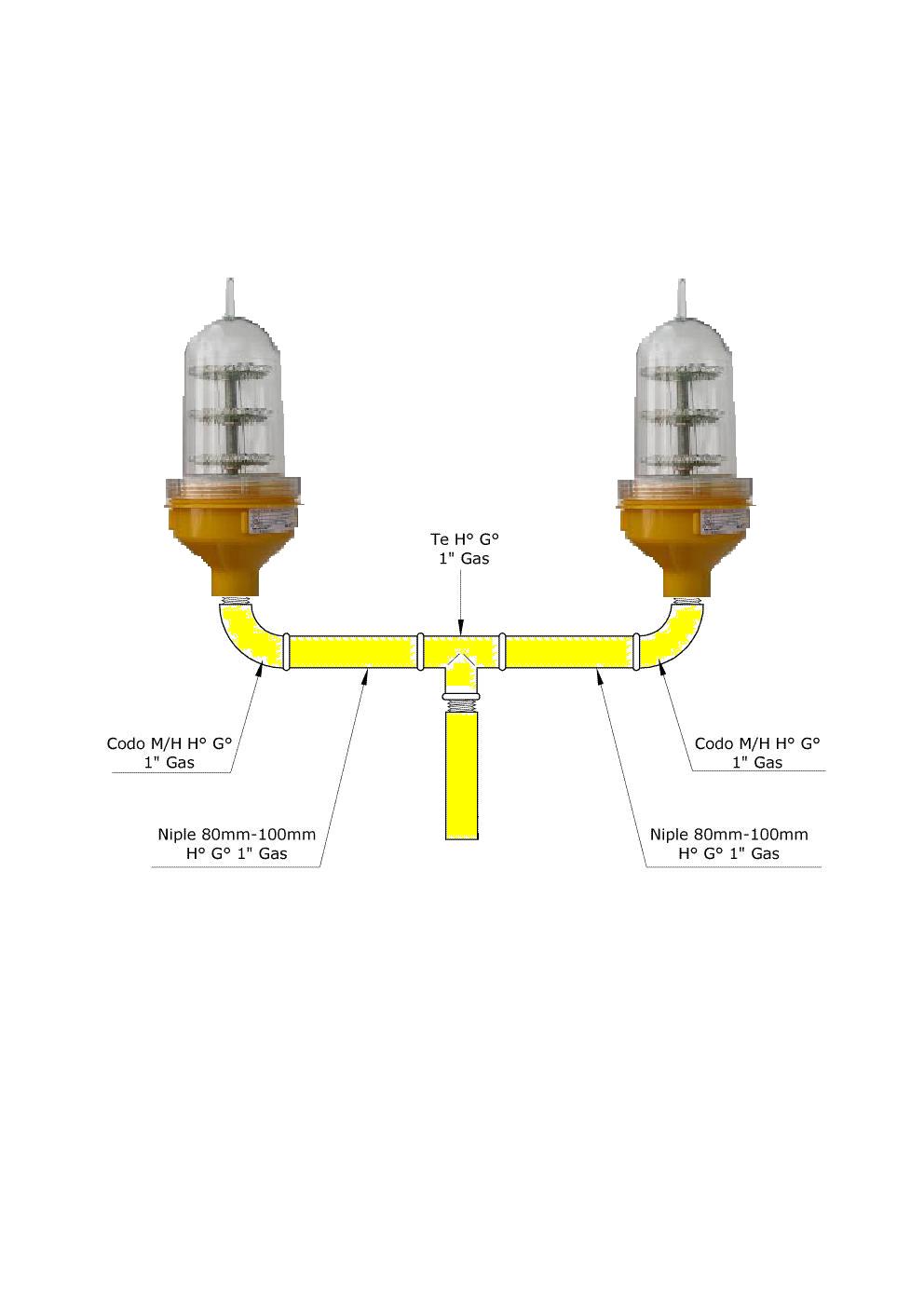

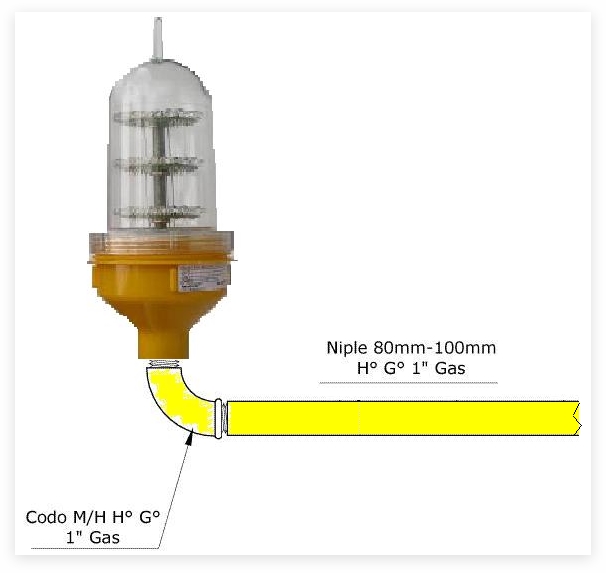

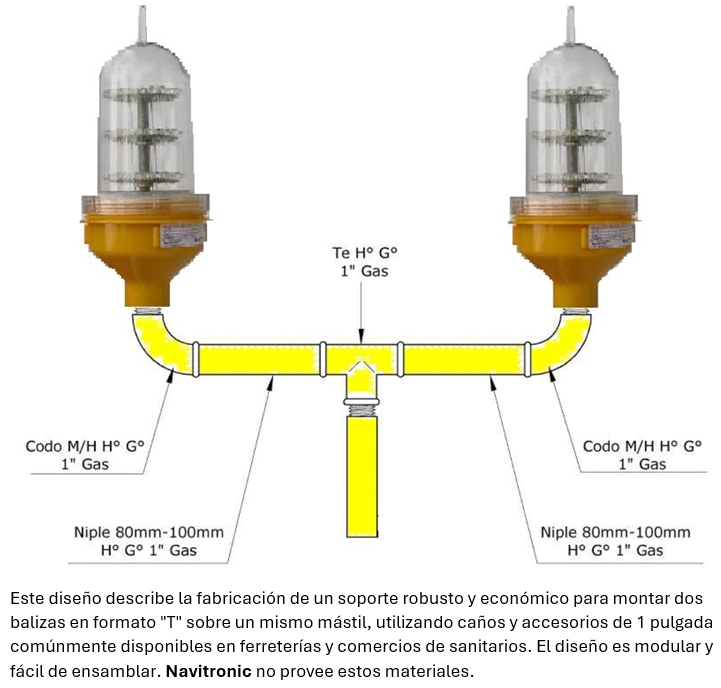

MONTAJE DE BALIZAS


(Nuestras balizas no incluyen ferretería de montaje. Los elementos se consiguen en comercios de ventas de artículos sanitarios y de electricidad)




Balizas para Aeropuertos, Aerodromos y Helipuertos - Balizas portatiles y de campaña - Balizas para uso Nautico - Balizas para Muelles y Boyas - Balizas a lampara led de bajo consumo y alta eficiencia - Fuentes de alimentacion - Balizamiento civil y Militar - Telecomandos para accionamientos remotos y Tele señalización


Las imágenes son de carácter ilustrativo, y pueden diferir del producto final, el cual se ajusta permanentemente a modificaciones técnicas para mejorar sus prestaciones.
